INA GIHRK50-DO轴承尺寸、参数、图纸、互换、价格
INA GIHRK50-DO轴承
更新日期：2025-03-12 15:41:35
市场价：￥1364.36元
销售价：电话咨询
库存：5套

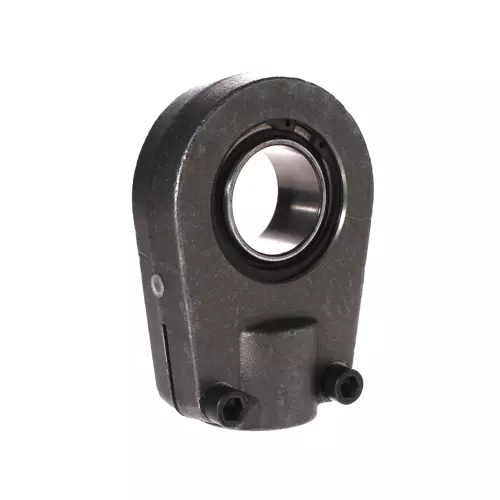

INA GIHRK50-DO轴承属于液压杆端关节轴承，带螺纹夹紧装置，右旋螺纹，需要维护，滑动接触面：钢/钢，开式设计。
前缀列表：【G：杆端关节轴承】【I：内螺纹】【H：带螺纹夹紧装置的液压杆端轴承】【R：右旋螺纹】【K：带有圆形焊接端面，底座上有定位销、支撑面和45°焊接面】。后缀列表：【-DO：需维护关节轴承，ISO12240-1 标准】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
G
I
H
R
K
5
0
-
D
O
G：杆端关节轴承
I：内螺纹
H：带螺纹夹紧装置的液压杆端轴承
R：右旋螺纹
K：带有圆形焊接端面，底座上有定位销、支撑面和45°焊接面
50：内径代号，关节轴承内径：50 mm
-DO：需维护关节轴承，ISO12240-1 标准
G：
杆端关节轴承
I：
内螺纹
H：
带螺纹夹紧装置的液压杆端轴承
R：
右旋螺纹
K：
带有圆形焊接端面，底座上有定位销、支撑面和45°焊接面
50：
内径代号，关节轴承内径：50 mm
-DO：
需维护关节轴承，ISO12240-1 标准
| 主要尺寸&性能数据 | ||
| d | 50 mm | 轴承内径 |
| D | 75 mm | 轴承外径 |
| B | 35 mm | 带内圈, |
| Cr | 157,000 N | 径向额定动载荷 |
| C0r | 333,000 N | 径向额定静载荷 |
| 3.636 kg | 重量 | |
| 尺寸参数 | ||
| dK | 66 mm | 滚珠直径 |
| d1 | 56 mm | 内圈外法兰直径 |
| d2 | 116 mm | 外入口直径 |
| d3 | M45x1,5 | 螺纹尺寸 |
| d4 | 61 mm | 柄部直径 |
| h1 | 105 mm | 阴螺纹头柄长度 |
| C1 | 40 mm | 杆端宽度 |
| α | 6 ° | 倾角 |
| l3 | 46 mm | 阴螺纹长度 |
| l4 | 163 mm | 阴螺纹头总长度 |
| l7 | 55 mm | 带轴启动的远程钻孔 |
| d 7 | M12x35 mm | 焊柄直径 |
| d5 | 88 mm | 柄部直径，大 |
| r1smin | 0.6 mm | 边缘间距 |
| Gr | 0,043 - 0,12 mm | 径向游隙 |
| MA | 110 Nm | 拧紧力矩 |
| dOT | 0 mm | 轴承内径，上公差 |
| dUT | -0.012 mm | 轴承内径，下公差 |
| BOT | 0 mm | 带内圈，上公差 |
| BUT | -0.12 mm | 带内圈，下公差 |
| 工作温度 | ||
| Tmin | -60 °C | 最低工作温度 |
| Tmax | 200 °C | 最高工作温度 |
| 密封 | 不带 |
| 其他型号 | 市场价 | 销售价 | 库存 |
| INA GIHRK50 -UK-2RS轴承，货期1-3周 | ￥1775.96元 | - | 5 |
| INA GIHRK50-UK-2RS-C轴承，货期2-3周 | ￥1802.64元 | - | 5 |
