INA RATR25-XL轴承尺寸、参数、图纸、互换、价格
INA RATR25-XL轴承
更新日期：2025-03-17 12:19:46
市场价：￥157.91元
销售价：电话咨询
库存：5套

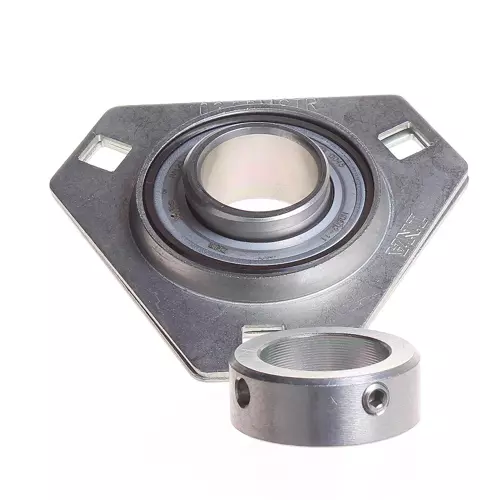

INA RATR25-XL轴承属于三螺栓法兰安装轴承座单元 RATR 系列，带薄钢板、偏心锁环与P型密封件。
前缀列表：【RA：通过偏心套圈固定内圈，内圈在一侧加宽的无润滑孔外球面球轴承座单元】【TR：RATR：冲压钢三角形轴承座 FLAN..-MSTR 与 RAE..-NPP（-B）外球面球轴承组成的带座轴承单元】。后缀列表：【-XL：X-life 长寿命轴承标记】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
R
A
T
R
2
5
-
X
L
RA：通过偏心套圈固定内圈，内圈在一侧加宽的无润滑孔外球面球轴承座单元
TR：RATR：冲压钢三角形轴承座 FLAN..-MSTR 与 RAE..-NPP（-B）外球面球轴承组成的带座轴承单元
25：内径代号，内径：25 mm
-XL：X-life 长寿命轴承标记
RA：
通过偏心套圈固定内圈，内圈在一侧加宽的无润滑孔外球面球轴承座单元
TR：
RATR：冲压钢三角形轴承座 FLAN..-MSTR 与 RAE..-NPP（-B）外球面球轴承组成的带座轴承单元
25：
内径代号，内径：25 mm
-XL：
X-life 长寿命轴承标记
| 主要尺寸&性能数据 | ||
| d | 25 mm | 内径 |
| H2 | 80.5 mm | 法兰高度 |
| H | 95.3 mm | 法兰高度 |
| H | 95.3 mm | 法兰宽度 |
| U | 25.5 mm | 单元总高度 |
| Cr | 14,000 N | 径向额定动载荷 |
| C0r | 7,800 N | 径向额定静载荷 |
| Cur | 410 N | 径向极限疲劳载荷 |
| C0r G | 3,650 N | 承载能力（外壳） |
| Cg | 3,650 N | 承载能力（外壳） |
| 0.304 kg | 重量 | |
| 尺寸参数 | ||
| A | 8.7 mm | 外壳高度 |
| H1 | 34.9 mm | 轴距 |
| S | 2 mm | 法兰厚度 |
| V | 60 mm | 壳体肩部直径 |
| 安装参数 | ||
| J | 76 mm | 固定孔距 |
| J | 76 mm | 节圆直径（孔） |
| N | 8.7 mm | 方形固定 |
| n | 3 | 螺丝孔数 |
| 附加附件 | ||
| 2 | 壳体数量 | |
| FLAN52-MSTR | 外壳 | |
| RAE25-XL-NPP-B | 轴承型号 | |
