INA RAE35-XL-NPP-NR轴承尺寸、参数、图纸、互换、价格
INA RAE35-XL-NPP-NR轴承
更新日期：2025-02-27 18:58:40
市场价：￥236.19元
销售价：电话咨询
库存：6套

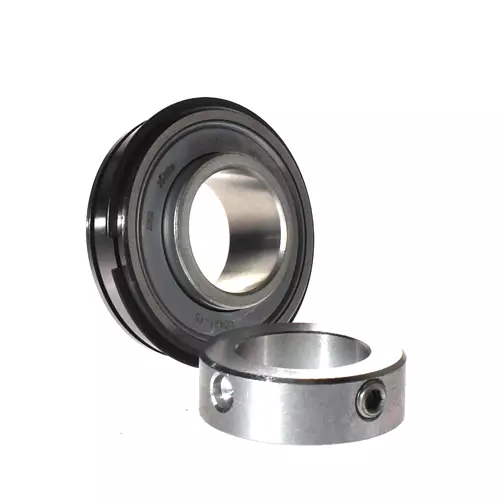

INA RAE35-XL-NPP-NR轴承属于径向外球面轴承 RAE..-NPP-NR 系列，圆柱外圈，通过偏心锁环定位，外圈带卡环槽，双面带P型密封件。
前缀列表：【RA：通过偏心套圈固定内圈，内圈在一侧加宽】【E：公制尺寸】。后缀列表：【-XL：X-life 长寿命轴承标记】【-NPP：两侧有唇密封（P 型密封）】【-NR：带止动槽和止动环】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
R
A
E
3
5
-
X
L
-
N
P
P
-
N
R
RA：通过偏心套圈固定内圈，内圈在一侧加宽
E：公制尺寸
35：基本代号，与轴承内径尺寸有关
-XL：X-life 长寿命轴承标记
-NPP：两侧有唇密封（P 型密封）
-NR：带止动槽和止动环
RA：
通过偏心套圈固定内圈，内圈在一侧加宽
E：
公制尺寸
35：
基本代号，与轴承内径尺寸有关
-XL：
X-life 长寿命轴承标记
-NPP：
两侧有唇密封（P 型密封）
-NR：
带止动槽和止动环
| 主要尺寸&性能数据 | ||
| d | 35 mm | 内径 |
| D | 72 mm | 外径 |
| B | 25.4 mm | 宽度 |
| B1 | 39 mm | 锁环总宽度 |
| Cr | 25,500 N | 径向额定动载荷 |
| C0r | 15,300 N | 径向额定静载荷 |
| Cur | 650 N | 径向极限疲劳载荷 |
| 0.53 kg | 重量 | |
| 尺寸参数 | ||
| C | 19 mm | 外圈宽度 |
| S | 9.5 mm | 滚道距离 |
| d2 | 44.6 mm | 内圈挡边密封直径 |
| d3 | 55 mm | 外圈锁环/锁紧螺母 |
| A | 4.98 mm | 卡环距离 |
| 0 mm | 扣环上距离公差 | |
| -0.3 mm | 扣环下距离公差 | |
| W | 5 mm | 单元宽度 |
| D2 | 78.6 mm | 卡环外径 |
| 0 mm | 卡环上宽度公差 | |
| -0.1 mm | 卡环下宽度公差 | |
| 计算因素 | ||
| f | 13.8 | 计算因子 |
| 密封 | NPP | 双面密封 |
| 其他型号 | 市场价 | 销售价 | 库存 |
| INA RAE35-NPP-NR轴承 | ￥250.56元 | - | 3 |
