INA RWU35-E-H-V2-G3轴承尺寸、参数、图纸、互换、价格
INA RWU35-E-H-V2-G3轴承
更新日期：2025-03-17 19:51:27
市场价：￥2073.96元
销售价：电话咨询
库存：2套

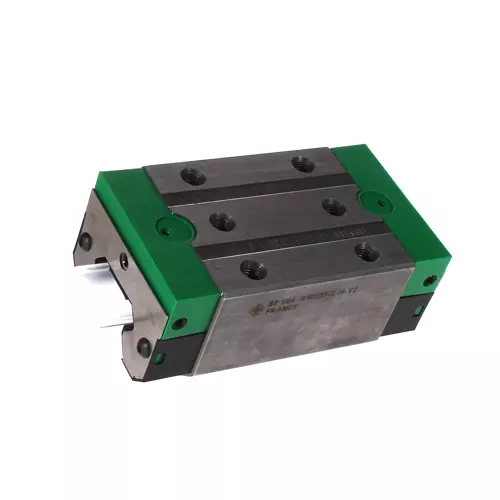

INA RWU35-E-H-V2-G3轴承属于带全套循环滚子系统的高窄托架，用于线性循环滚子轴承和导轨组件，使用润滑油或润滑脂润滑。
前缀列表：【RWU：四列循环滚子滑块（与 TSX 导轨组成 RUE 系列成套直线导轨）】。后缀列表：【-E：系统版本E，扩展设计，滑块无螺纹】【-H：加高型滑块】【-V2：预压等级 V2级】【-G3：精度等级 G3级】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
R
W
U
3
5
-
E
-
H
-
V
2
-
G
3
RWU：四列循环滚子滑块（与 TSX 导轨组成 RUE 系列成套直线导轨）
35：导轨大小：35 mm
-E：系统版本E，扩展设计，滑块无螺纹
-H：加高型滑块
-V2：预压等级 V2级
-G3：精度等级 G3级
RWU：
四列循环滚子滑块（与 TSX 导轨组成 RUE 系列成套直线导轨）
35：
导轨大小：35 mm
-E：
系统版本E，扩展设计，滑块无螺纹
-H：
加高型滑块
-V2：
预压等级 V2级
-G3：
精度等级 G3级
| 主要尺寸&性能数据 | ||
| H | 55 mm | 系统高度 |
| B | 70 mm | 托架宽度 |
| L | 122.9 mm | 托架全长 |
| C | 59,000 N | 额定动载荷 |
| C | 140,000 N | 额定动载荷 |
| M0x | 1,200 Nm | 轴静态力矩额定值 X |
| M0y | 2,150 Nm | 轴静态力矩额定值 Y |
| M0Z | 1,950 Nm | 轴静态力矩额定值 Z |
| 1.624 kg | 重量 | |
| 安装参数 | ||
| A1 | 18 mm | |
| JB | 50 mm | |
| b | 34 mm | 宽轨 |
| A2 | 10 mm | |
| L1 | 85.2 mm | |
| LS | 2.2 mm | |
| JL | 50 mm | |
| H1 | 6.5 mm | |
| H4 | 41.9 mm | |
| H5 | 10.8 mm | |
| T5 | 10 mm | |
| G2 | M8 | 固定螺钉（DIN ISO 4762-12.9） |
| G2 MA | 41 Nm | 最大拧紧力矩 |
| A3 | 13.6 mm | 润滑接头 |
| N3 | M6 | 润滑接头 |
| t N3 | 6 mm | 润滑接头的最大允许螺钉深度 |
| A4 | 12.6 mm | 润滑接头 |
| N4 | 6 | 润滑接头 |
| t N4 | 6 mm | 润滑接头的最大允许螺钉深度 |
| JL6 | 30.4 mm | 润滑接头 |
| N2 | 6 mm | 相邻结构中润滑孔的最大直径 |
| JL5 | 20.3 mm | 润滑接头 |
| GS | M4x4 | |
| O | 10x1,5 mm | 符合 DIN 3771 标准的 O 形圈 |
| 附加附件 | ||
| VMKB_065 | RWU | 材料名称 |
| 尺码代码 | 35 | |
| 版本 | E | 版本 |
| 托架设计 | H | 高托架 |
| 预紧 | V3 | 预紧等级 3级 |
| 精度等级 | G2 |
