INA RA20-XL轴承尺寸、参数、图纸、互换、价格
INA RA20-XL轴承
更新日期：2025-03-17 12:05:08
市场价：￥206.26元
销售价：电话咨询
库存：10套

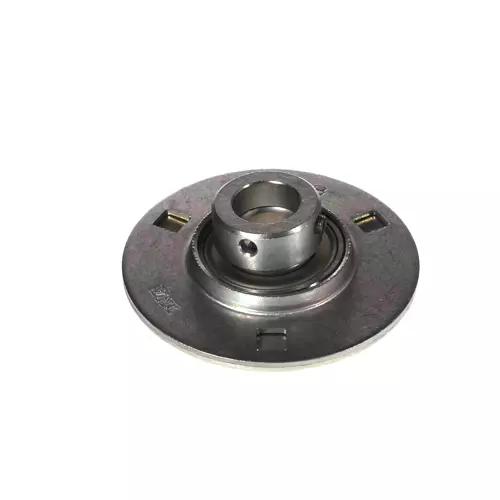

INA RA20-XL轴承属于法兰安装轴承座单元 RA..-XL 系列。
前缀列表：【RA：通过偏心套圈固定内圈，内圈在一侧加宽的无润滑孔外球面球轴承座单元】。后缀列表：【-XL：X-life 长寿命轴承标记】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
R
A
2
0
-
X
L
RA：通过偏心套圈固定内圈，内圈在一侧加宽的无润滑孔外球面球轴承座单元
20：内径代号，内径：20 mm
-XL：X-life 长寿命轴承标记
RA：
通过偏心套圈固定内圈，内圈在一侧加宽的无润滑孔外球面球轴承座单元
20：
内径代号，内径：20 mm
-XL：
X-life 长寿命轴承标记
| 主要尺寸&性能数据 | ||
| d | 20 mm | 内径 |
| H | 90.5 mm | 法兰高度 |
| H | 90.5 mm | 法兰宽度 |
| U | 25.5 mm | 单元总高度 |
| B1 | 31 mm | 锁环总宽度 |
| Cur | 345 N | 径向极限疲劳载荷 |
| Cr | 12,800 N | 径向额定动载荷 |
| C0r | 6,600 N | 径向额定静载荷 |
| C0r G | 3,200 N | 承载能力（外壳） |
| 0.317 kg | 重量 | |
| 尺寸参数 | ||
| A | 8 mm | 外壳高度 |
| S | 2 mm | 法兰厚度 |
| V | 55 mm | 壳体肩部直径 |
| d3 | 33 mm | 外圈锁环/锁紧螺母 |
| 安装参数 | ||
| J | 71.5 mm | 节圆直径（孔） |
| N | 8.7 mm | 方形固定 |
| n | 3 | 螺丝孔数 |
| 附加附件 | ||
| 2 | 壳体数量 | |
| FLAN47-MSB | 外壳 | |
| EXZ | 固定 | |
| RAE20-XL-NPP-B | 轴承型号 | |
