INA VLU200644轴承尺寸、参数、图纸、互换、价格
INA VLU200644轴承
更新日期：2025-03-13 20:01:26
市场价：￥21590.04元
销售价：电话咨询
库存：100套

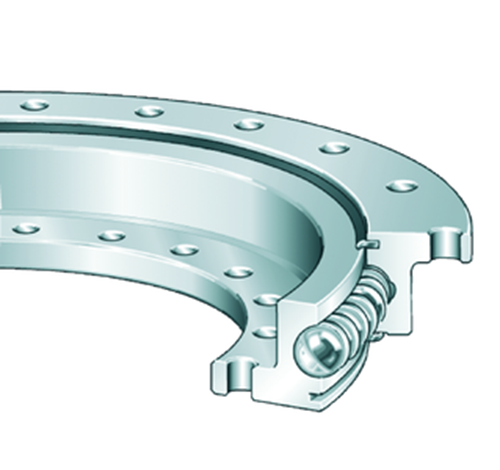

INA VLU200644轴承属于回转支承，四点接触轴承，无轮齿。
前缀列表：【VLU：无齿轮的四点接触球回转支承轴承，内外圈L型，两侧密封，内外圈安装孔均为通孔】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
V
L
U
2
0
0
6
4
4
VLU：无齿轮的四点接触球回转支承轴承，内外圈L型，两侧密封，内外圈安装孔均为通孔
200644：与轴承尺寸有关的基本代号
VLU：
无齿轮的四点接触球回转支承轴承，内外圈L型，两侧密封，内外圈安装孔均为通孔
200644：
与轴承尺寸有关的基本代号
| 主要尺寸&性能数据 | ||
| di | 534 mm | 内圈内径 |
| 0 mm | 内圈内径下公差 | |
| 0.6 mm | 内圈内径上公差 | |
| H | 56 mm | 高度 |
| Da | 748 mm | 外径 |
| -0.6 | 外径下公差 | |
| 0 | 外径上公差 | |
| T | 12 mm | 定心外圈长度 |
| t | 12 mm | 定心内圈长度 |
| ha | 44.5 mm | 带外圈 |
| hi | 44.5 mm | 带内圈 |
| 36.4 kg | 重量 | |
| 尺寸参数 | ||
| Di | 645.5 mm | 外圈内径 |
| 0.6 | 外圈内径上公差 | |
| 0 | 外圈内径下公差 | |
| da | 642.5 mm | 内圈外径 |
| 0 mm | 内圈外径上公差 | |
| -0.6 mm | 内圈外径下公差 | |
| dB | 18 mm | 固定孔 |
| La | 720 mm | 外圈固定孔节圆直径 |
| na | 12 | 外圈固定孔数 |
| Li | 562 mm | 内圈固定孔节圆直径 |
| ni | 16 | 内圈固定孔数 |
| Fr zul | 83,000 N | 螺钉最大径向载荷 |
| hA | 20 mm | 环形截面 |
| 工作温度 | ||
| Tmin | -25 °C | 最低工作温度 |
| Tmax | 80 °C | 最高工作温度 |
| 计算因素 | ||
| Ca | 162,000 N | 基本额定动载荷，轴向 |
| Cr | 147,000 N | 径向额定动载荷（仅适用于径向载荷） |
| C0r | 171,000 N | 径向额定静载荷（仅适用于径向载荷） |
| C0a | 455,000 N | 基本额定静载荷，轴向 |
| 径向游隙 | 标准径向游隙0至0.5和轴向倾斜游隙0至0.7 |
