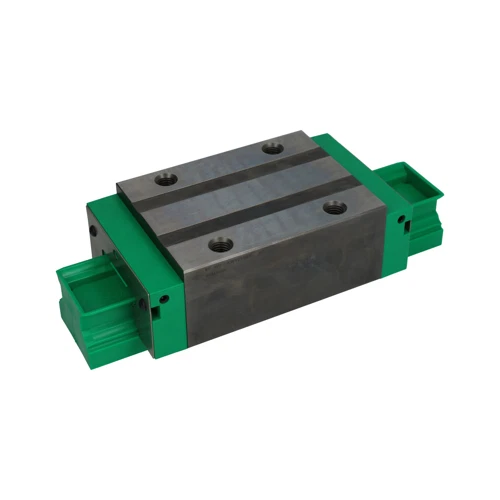

INA KWVE55-B-S-G1-V1轴承属于托架 KWVE..-B-S 系列，窄型托架，四列。
前缀列表：【KWVE：四列循环滚珠滑块（与TKVD导轨组成KUVE系列成套直线导轨）】。后缀列表：【-B：系统版本 B】【-S：窄型滑块】【-G1：精度等级 G1级】【-V1：预压等级 V1级】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
K
W
V
E
5
5
-
B
-
S
-
G
1
-
V
1
KWVE：四列循环滚珠滑块（与TKVD导轨组成KUVE系列成套直线导轨）
55：导轨大小：55 mm
-B：系统版本 B
-S：窄型滑块
-G1：精度等级 G1级
-V1：预压等级 V1级
KWVE：
四列循环滚珠滑块（与TKVD导轨组成KUVE系列成套直线导轨）
55：
导轨大小：55 mm
-B：
系统版本 B
-S：
窄型滑块
-G1：
精度等级 G1级
-V1：
预压等级 V1级
| 主要尺寸&性能数据 | ||
| H | 70 mm | 系统高度 |
| B | 100 mm | 托架宽度 |
| L | 173.6 mm | 托架全长 |
| C | 104,000 N | 额定动载荷 |
| C | 213,000 N | 额定静载荷 |
| M0x | 5,600 Nm | 轴静态力矩额定值 X |
| M0y | 2,730 Nm | 轴静态力矩额定值 Y |
| M0z | 2,730 Nm | 轴静态力矩额定值 Z |
| 4.453 kg | 重量 | |
| 安装参数 | ||
| VMKB_065 | KWVE | 材料名称 |
| A1 | 23.5 mm | |
| JB | 75 mm | |
| b | 53 mm | 宽轨 |
| A2 | 12.5 mm | |
| L1 | 132 mm | |
| LS | 2.2 mm | |
| JL | 75 mm | |
| H1 | 13.5 mm | |
| H5 | 11.25 mm | |
| T5 | 15 mm | |
| G2 | M12 | 固定螺钉（DIN ISO 4762-12.9） |
| G2 MA | 140 Nm | 最大拧紧力矩 |
| A3 | 15 mm | 润滑接头 |
| G3 | M6 | 润滑接头 |
| t G3 | 7 mm | 润滑接头的最大允许螺钉深度 |
| A4 | 15 mm | 润滑接头 |
| G4 | M6 mm | 润滑接头 |
| t G4 | 7 mm | 润滑接头的最大允许螺钉深度 |
| JL6 | 40.5 mm | 润滑接头 |
| 尺码代码 | 55 | |
| 版本 | B | |
| 托架设计 | S | 窄型托架 |
| 预紧 | V1 | 一级预紧 |
| 精度等级 | G3 |
