INA KWVE55-B-L-RROC-V2-G3轴承尺寸、参数、图纸、互换、价格
INA KWVE55-B-L-RROC-V2-G3轴承
更新日期：2025-03-17 20:48:51
市场价：￥5492.96元
销售价：电话咨询
库存：2套

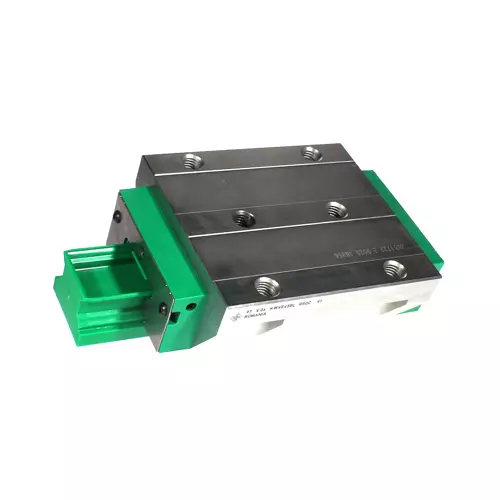

INA KWVE55-B-L-RROC-V2-G3轴承属于托架 KWVE..-B-L 系列，长托架，四列，满装滚珠组。
前缀列表：【KWVE：四列循环滚珠滑块（与TKVD导轨组成KUVE系列成套直线导轨）】。后缀列表：【-B：系统版本 B】【-L：加长型滑块】【-RROC：耐腐蚀设计，带 Corrotect 不含 Cr（VI）的食品级特殊涂镀层（无色或蓝色到彩色）】【-V2：预压等级 V2级】【-G3：精度等级 G3级】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
K
W
V
E
5
5
-
B
-
L
-
R
R
O
C
-
V
2
-
G
3
KWVE：四列循环滚珠滑块（与TKVD导轨组成KUVE系列成套直线导轨）
55：导轨大小：55 mm
-B：系统版本 B
-L：加长型滑块
-RROC：耐腐蚀设计，带 Corrotect 不含 Cr（VI）的食品级特殊涂镀层（无色或蓝色到彩色）
-V2：预压等级 V2级
-G3：精度等级 G3级
KWVE：
四列循环滚珠滑块（与TKVD导轨组成KUVE系列成套直线导轨）
55：
导轨大小：55 mm
-B：
系统版本 B
-L：
加长型滑块
-RROC：
耐腐蚀设计，带 Corrotect 不含 Cr（VI）的食品级特殊涂镀层（无色或蓝色到彩色）
-V2：
预压等级 V2级
-G3：
精度等级 G3级
| 主要尺寸&性能数据 | ||
| H | 70 mm | 系统高度 |
| B | 140 mm | 托架宽度 |
| L | 211.6 mm | 托架全长 |
| C | 127,000 N | 额定动载荷 |
| C | 285,000 N | 额定静载荷 |
| M0x | 7,500 Nm | 轴静态力矩额定值 X |
| M0y | 4,725 Nm | 轴静态力矩额定值 Y |
| M0z | 4,800 Nm | 轴静态力矩额定值 Z |
| 7.395 kg | 重量 | |
| 安装参数 | ||
| VMKB_065 | KWVE | 材料名称 |
| A1 | 43.5 mm | |
| JB | 116 mm | |
| b | 53 mm | 宽轨 |
| A2 | 12 mm | |
| L1 | 170 mm | |
| LS | 2.2 mm | |
| JL | 95 mm | |
| JLZ | 70 mm | |
| H1 | 13.5 mm | |
| H4 | 22.7 mm | |
| H5 | 11.25 mm | |
| T5 | 21 mm | |
| T6 | 18 mm | |
| G2 | M14 | 固定螺钉（DIN ISO 4762-12.9） |
| G2 MA | 140 Nm | 最大拧紧力矩 |
| K3 | M12 | 固定螺钉（DIN ISO 4762-12.9） |
| K3 MA | 140 Nm | 最大拧紧力矩 |
| K6 | M12 | 固定螺钉（DIN ISO4762-12.9） |
| K6 MA | 140 Nm | 最大拧紧力矩 |
| D2 | 12.5 mm | |
| A3 | 15 mm | 润滑接头 |
| G3 | M6 | 润滑接头 |
| t G3 | 7 mm | 润滑接头的最大允许螺钉深度 |
| A4 | 15 mm | 润滑接头 |
| G4 | M6 mm | 润滑接头 |
| t G4 | 7 mm | 润滑接头的最大允许螺钉深度 |
| JL6 | 49.5 mm | 润滑接头 |
| 尺码代码 | 55 | |
| 版本 | B | |
| 托架设计 | L | 长托架 |
| 预紧 | V1 | 一级预紧 |
| 精度等级 | G3 |
