INA KWVE20-WL-V1-G3轴承尺寸、参数、图纸、互换、价格
INA KWVE20-WL-V1-G3轴承
更新日期：2025-03-17 20:14:00
市场价：￥1315.28元
销售价：电话咨询
库存：11套

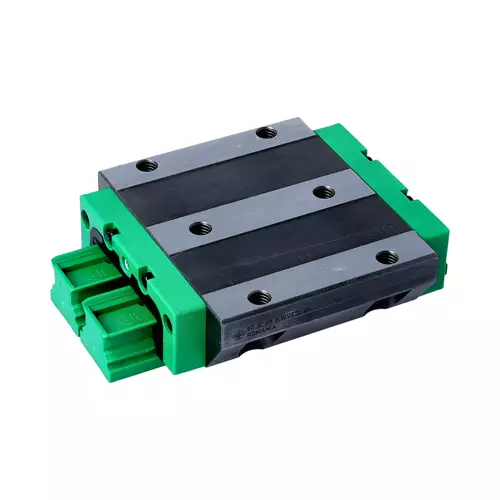

INA KWVE20-WL-V1-G3轴承属于托架 KWVE..-WL 系列，宽型，用于线性循环滚珠轴承和导轨组件的长托架。
前缀列表：【KWVE：四列循环滚珠滑块（与TKVD导轨组成KUVE系列成套直线导轨）】。后缀列表：【-WL：加宽加长型滑块】【-V1：预压等级 V1级】【-G3：精度等级 G3级】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
K
W
V
E
2
0
-
W
L
-
V
1
-
G
3
KWVE：四列循环滚珠滑块（与TKVD导轨组成KUVE系列成套直线导轨）
20：导轨大小：20 mm
-WL：加宽加长型滑块
-V1：预压等级 V1级
-G3：精度等级 G3级
KWVE：
四列循环滚珠滑块（与TKVD导轨组成KUVE系列成套直线导轨）
20：
导轨大小：20 mm
-WL：
加宽加长型滑块
-V1：
预压等级 V1级
-G3：
精度等级 G3级
| 主要尺寸&性能数据 | ||
| H | 27 mm | 系统高度 |
| B | 80 mm | 托架宽度 |
| L | 87.3 mm | 托架全长 |
| C | 16,200 N | 额定动载荷 |
| C | 36,500 N | 额定静载荷 |
| M0x | 920 Nm | 轴静态力矩额定值 X |
| M0y | 400 Nm | 轴静态力矩额定值 Y |
| M0z | 400 Nm | 轴静态力矩额定值 Z |
| 0.6 kg | 重量 | |
| 安装参数 | ||
| VMKB_065 | KWVE | 材料名称 |
| A1 | 19 mm | |
| JB | 70 mm | |
| b | 42 mm | 宽轨 |
| A2 | 5 mm | |
| L1 | 67.9 mm | |
| JL | 40 mm | |
| H1 | 4.6 mm | |
| H4 | 10.6 mm | |
| H5 | 5 mm | |
| T5 | 10 mm | |
| T6 | 6 mm | |
| G2 | M6 | 固定螺钉（DIN ISO 4762-12.9） |
| G2 MA | 10 Nm | 最大拧紧力矩 |
| K3 | M5 | 固定螺钉（DIN ISO 4762-12.9） |
| K3 MA | 10 Nm | 最大拧紧力矩 |
| K6 | M6 | 固定螺钉（DIN ISO4762-12.9） |
| K6 MA | 17 Nm | 最大拧紧力矩 |
| D2 | 5.5 mm | |
| A3 | 5 mm | 润滑接头 |
| G3 | M6 | 润滑接头 |
| t G3 | 5 mm | 润滑接头的最大允许螺钉深度 |
| 尺码代码 | 20 | |
| 版本 | 版本 | |
| 托架设计 | WL | 宽的长托架及宽导轨 |
| 预紧 | V1 | 一级预紧 |
| 精度等级 | G3 |
