INA SL04100-PP轴承尺寸、参数、图纸、互换、价格
INA SL04100-PP轴承
更新日期：2025-02-28 14:03:17
市场价：￥4492.56元
销售价：电话咨询
库存：2套

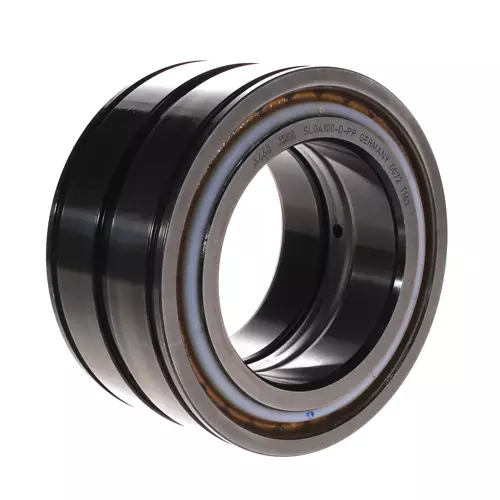

INA SL04100-PP轴承属于圆柱滚子轴承 L04..-PP 系列，满装圆柱滚子，双列，定位轴承，外圈带中心挡圈，内圈带三挡边，SL04 型。
前缀列表：【SL：满装圆柱滚子轴承】。后缀列表：【-PP：两侧有塑料平垫圈和成型密封唇，形成三级密封】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
S
L
0
4
1
0
0
-
P
P
SL：满装圆柱滚子轴承
04：内部系列：04系列
100：公称内径代号，内径：04mm
-PP：两侧有塑料平垫圈和成型密封唇，形成三级密封
SL：
满装圆柱滚子轴承
04：
内部系列：04系列
100：
公称内径代号，内径：04mm
-PP：
两侧有塑料平垫圈和成型密封唇，形成三级密封
| 主要尺寸&性能数据 | ||
| d | 100 mm | 内径 |
| D | 160 mm | 外径 |
| B | 80 mm | 宽度 |
| Cr | 380,000 N | 径向额定动载荷 |
| C0r | 630,000 N | 径向额定静载荷 |
| Cur | 90,000 N | 径向极限疲劳载荷 |
| nG Grease | 1,260 1/min | 极限转速-脂润滑 |
| 5.876 kg | 重量 | |
| 尺寸参数 | ||
| C | 79 mm | 外圈宽度 |
| C1 | 70.2 mm | 环槽距离 |
| D1 | 157 mm | 沟槽直径 |
| m | 4.2 mm | 沟槽宽度 |
| rmin | 0.6 mm | 最小倒角尺寸 |
| t | 1.8 mm | 倒角宽度 |
| X | 64 mm | 滚子间距离 |
| 安装参数 | ||
| Ca1 | 65 mm | 卡环扳手的安装尺寸（不包括在交货内）公差: 0/-0,2 |
| Ca2 | 61 mm | 固定环的安装尺寸符合DIN 471（不包括在交货内） Tol: 0/-0,2 |
| d1 | 114.5 mm | 内圈挡边直径 |
| d2 | 129 mm | 密封直径（挡边） |
| d3 | 169 mm | 卡环扳手外径 |
| d1 min | 114.5 mm | 轴肩最小直径 |
| ra max | 0.6 mm | 最大凹槽半径 |
| 30 ° | 倒角角度 | |
| -0.2 mm | 卡环下距离公差 | |
| -0.2 mm | 扣环下距离公差 | |
| 0 mm | 卡环上距离公差 | |
| 0 mm | 扣环上距离公差 | |
| 0 mm | 环槽下距离公差 | |
| 0.2 mm | 环槽上距离公差 | |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 80 °C | 最高工作温度 |
| 密封 | PP | 双面带接触式密封件 |
| 径向游隙 | CN | CN 游隙（普通游隙） |
| 公差等级 | PN | 普通精度（PN） |
| 其他型号 | 市场价 | 销售价 | 库存 |
| INA SL04100-D-PP-C3轴承，货期1-3周 | ￥6095.8元 | - | 75 |
