INA GWH16-B轴承尺寸、参数、图纸、互换、价格
G
W
H
1
6
-
B

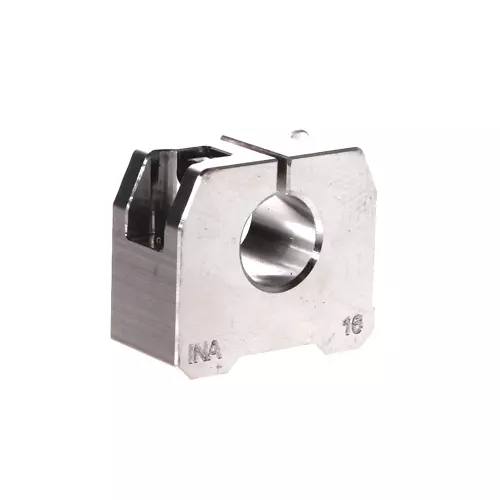

GWH：直线轴承用轴支撑座
16：适配轴径代号，轴径：16 mm
-B：经优化的内部结构
GWH：
直线轴承用轴支撑座
16：
适配轴径代号，轴径：16 mm
-B：
经优化的内部结构
| 主要尺寸&性能数据 | ||
| D | 16 mm | 直径 |
| Tol D | H8 | 公差 |
| B | 43 mm | 平面宽度 |
| L | 20 mm | 长度 |
| H | 36.5 mm | 高度 |
| 70 g | 重量 | |
| 安装参数 | ||
| JB | 32 mm | 安装尺寸 |
| Tol JB | u00B10,15 | 公差 |
| A5 | 21.5 mm | 安装尺寸 |
| B1 | 34 mm | 安装尺寸 |
| H2 | 22 mm | 安装尺寸 |
| Tol H2 | +0,1 | 上公差 |
| Tol H2 | -0,1 | 下公差 |
| H4 | 28.1 mm | 安装尺寸 |
| H5 | 6.9 mm | 安装尺寸 |
| T5 | 13 mm | 安装尺寸 |
| H6 | 22 mm | 安装尺寸 |
| G2 | M6 mm | 下面的安装螺纹 |
| N1 | 5.3 mm | 安装尺寸 |
| N3 | 11 mm | 安装尺寸 |
| K5 | M5 | 上面的螺纹固定螺钉 |
| W | 3 mm | 横向宽度 |
| 尺码代码 | 16 | |
| 后缀 | B | 版本 |
