INA GRAE30-XL-NPP-B#EN轴承尺寸、参数、图纸、互换、价格

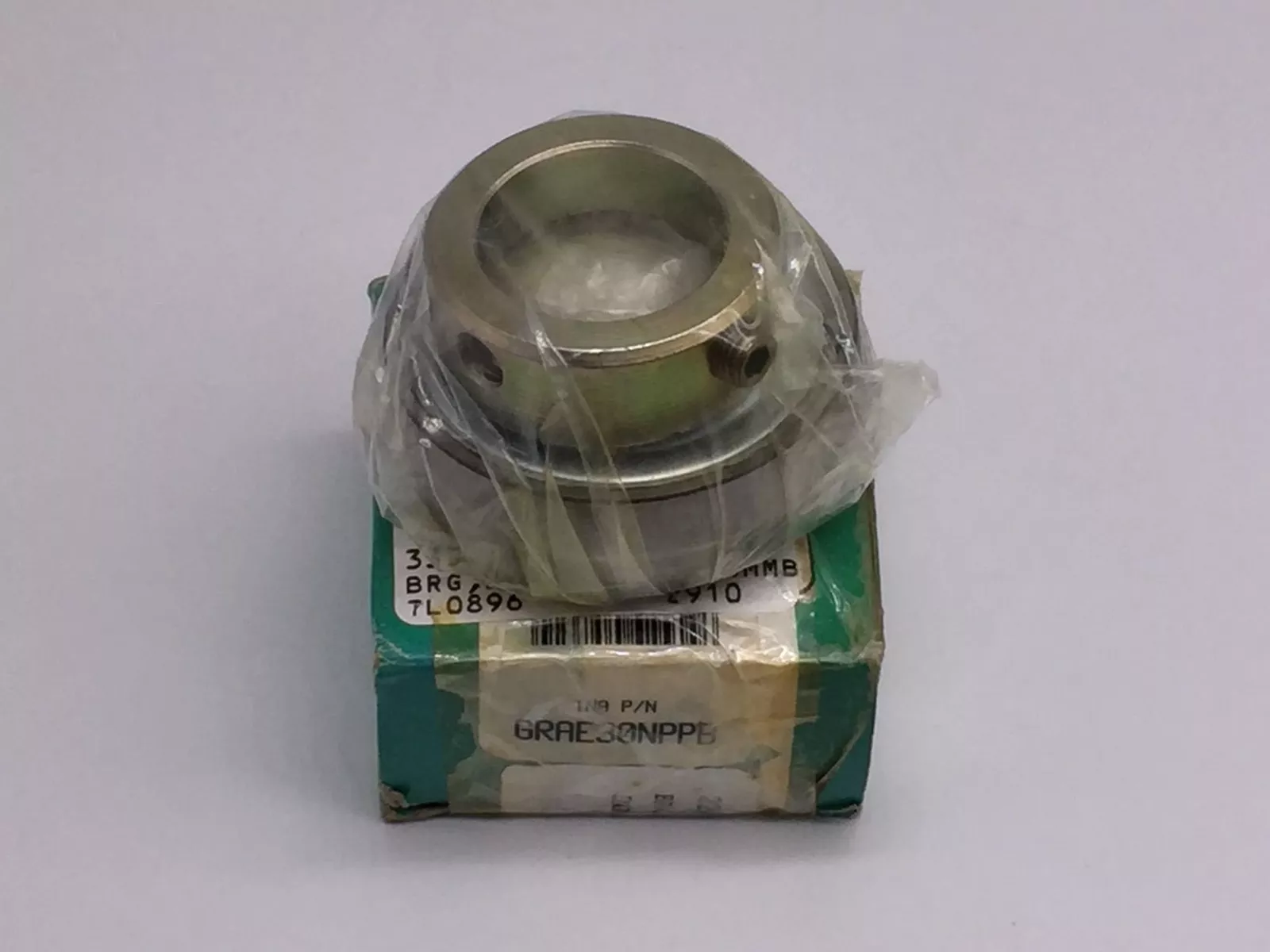

INA GRAE30-XL-NPP-B#EN轴承
更新日期：2025-02-27 16:45:17
市场价：￥103.53元
销售价：电话咨询
库存：136套
INA GRAE30-XL-NPP-B#EN轴承属于径向外球面轴承 GRAE..-XL-NPP-B 系列。
前缀列表：【G：带润滑孔的外球面球轴承】【RA：通过偏心套圈固定内圈，内圈在一侧加宽】【E：公制尺寸】。后缀列表：【-XL：X-life 长寿命轴承标记】【-NPP：两侧有唇密封（P 型密封）】【-B：球面外圈】【#EN：包装代码】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
G
R
A
E
3
0
-
X
L
-
N
P
P
-
B
#
E
N
G：带润滑孔的外球面球轴承
RA：通过偏心套圈固定内圈，内圈在一侧加宽
E：公制尺寸
30：基本代号，与轴承内径尺寸有关
-XL：X-life 长寿命轴承标记
-NPP：两侧有唇密封（P 型密封）
-B：球面外圈
#EN：包装代码
G：
带润滑孔的外球面球轴承
RA：
通过偏心套圈固定内圈，内圈在一侧加宽
E：
公制尺寸
30：
基本代号，与轴承内径尺寸有关
-XL：
X-life 长寿命轴承标记
-NPP：
两侧有唇密封（P 型密封）
-B：
球面外圈
#EN：
包装代码
| 主要尺寸&性能数据 | ||
| d | 30 mm | 内径 |
| DSP | 62 mm | 外径 |
| B | 23.8 mm | 宽度 |
| B1 | 35.8 mm | 锁环总宽度 |
| nG Grease | 13,800 1/min | 极限转速-脂润滑 |
| Cr | 19,500 N | 径向额定动载荷 |
| C0r | 11,300 N | 径向额定静载荷 |
| Cur | 480 N | 径向极限疲劳载荷 |
| 0.32 kg | 重量 | |
| 尺寸参数 | ||
| C | 18 mm | 外圈宽度 |
| S | 9 mm | 滚道距离 |
| d2 | 37.4 mm | 内圈挡边密封直径 |
| Ca | 4.7 mm | 到润滑孔的距离 |
| d3 | 44 mm | 外圈锁环/锁紧螺母 |
| W | 4 | 单元宽度 |
| 计算因素 | ||
| f | 13.8 | 计算因子 |
| 密封 | NPP | 双面唇封 |
| 外表面形状 | B | B |
| 其他型号 | 市场价 | 销售价 | 库存 |
| INA GRAE30-XL-NPP轴承 | ￥93.96元 | - | 2 |
| INA GRAE30-NPP-B轴承 | ￥111.36元 | - | 30 |
