INA RCJTY50-TV-VA-HLA轴承尺寸、参数、图纸、互换、价格

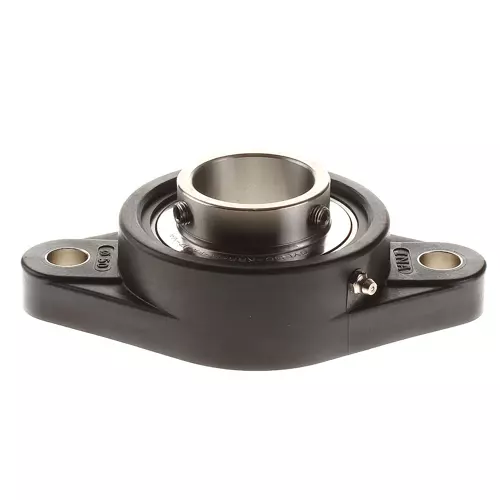

INA RCJTY50-TV-VA-HLA轴承
更新日期：2025-03-17 16:06:07
市场价：￥1684.69元
销售价：电话咨询
库存：5套
INA RCJTY50-TV-VA-HLA轴承属于法兰安装轴承座单元 RCJTY..-TV-VA 系列。
前缀列表：【R：两侧带KRR唇封（R型密封）的外球面球轴承座安装单元】【CJT：双螺栓菱形法兰式轴承座】【Y：嵌入 AY..-NPP-B 或 GAY..-NPP-B 或 GYE..-KRR-B 系列外球面球轴承】。后缀列表：【-TV：滚动体引导，玻璃纤维增强尼龙66保持架】【-VA：耐腐蚀钢（不锈钢）材质】【-HLA：产地：德国】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
R
C
J
T
Y
5
0
-
T
V
-
V
A
-
H
L
A
R：两侧带KRR唇封（R型密封）的外球面球轴承座安装单元
CJT：双螺栓菱形法兰式轴承座
Y：嵌入 AY..-NPP-B 或 GAY..-NPP-B 或 GYE..-KRR-B 系列外球面球轴承
50：内径代号，内径：50 mm
-TV：滚动体引导，玻璃纤维增强尼龙66保持架
-VA：耐腐蚀钢（不锈钢）材质
-HLA：产地：德国
R：
两侧带KRR唇封（R型密封）的外球面球轴承座安装单元
CJT：
双螺栓菱形法兰式轴承座
Y：
嵌入 AY..-NPP-B 或 GAY..-NPP-B 或 GYE..-KRR-B 系列外球面球轴承
50：
内径代号，内径：50 mm
-TV：
滚动体引导，玻璃纤维增强尼龙66保持架
-VA：
耐腐蚀钢（不锈钢）材质
-HLA：
产地：德国
| 主要尺寸&性能数据 | ||
| d | 50 mm | 内径 |
| L | 115 mm | 法兰宽度 |
| H | 197 mm | 法兰高度 |
| U | 57.6 mm | 单元总高度 |
| Cr | 33,500 N | 径向额定动载荷 |
| C0r | 22,100 N | 径向额定静载荷 |
| Cur | 1,090 N | 径向极限疲劳载荷 |
| C0r G | 15,600 N | 承载能力（外壳） |
| 1.106 kg | 重量 | |
| 尺寸参数 | ||
| A | 43 mm | 外壳高度 |
| A1 | 21 mm | 法兰厚度 |
| A2 | 25 mm | 滚道距离 |
| 安装参数 | ||
| J | 157 mm | 固定孔距 |
| N | 17 mm | 固定孔 |
| W | SW5 mm | 平面宽度 |
| n | 2 | 螺丝孔数 |
| 附加附件 | ||
| 1 | 壳体数量 | |
| GEHCJT10-TV | 外壳 | |
| GYE50-XL-KRR-B-FA107-VA | 轴承型号 | |
| KASK10 | 保护帽 | |
| 特殊材质 | VA | 耐腐蚀VA设计 |
