INA GRA102-NPP-B-AS2/V轴承尺寸、参数、图纸、互换、价格

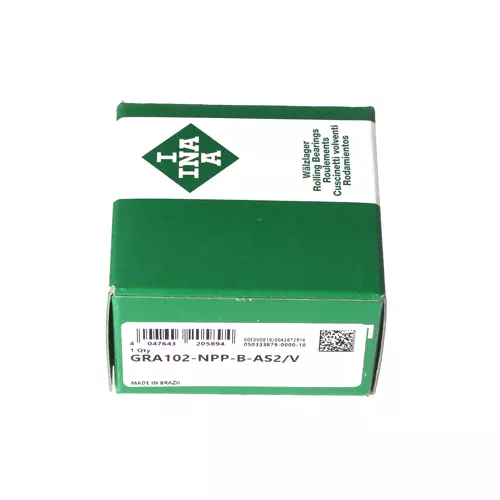

INA GRA102-NPP-B-AS2/V轴承
更新日期：2025-02-27 16:36:43
市场价：￥216.19元
销售价：电话咨询
库存：12套
INA GRA102-NPP-B-AS2/V轴承属于径向外球面轴承 GRA..-NPP-B-AS2/V 系列。
前缀列表：【G：带润滑孔的外球面球轴承】【RA：通过偏心套圈固定内圈，内圈在一侧加宽】。后缀列表：【-NPP：两侧有唇密封（P 型密封）】【-B：球面外圈】【-AS2/V：轴承外圈的偏移面上带2个润滑油孔】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
G
R
A
1
0
2
-
N
P
P
-
B
-
A
S
2
/
V
G：带润滑孔的外球面球轴承
RA：通过偏心套圈固定内圈，内圈在一侧加宽
102：基本代号，与轴承内径尺寸有关
-NPP：两侧有唇密封（P 型密封）
-B：球面外圈
-AS2/V：轴承外圈的偏移面上带2个润滑油孔
G：
带润滑孔的外球面球轴承
RA：
通过偏心套圈固定内圈，内圈在一侧加宽
102：
基本代号，与轴承内径尺寸有关
-NPP：
两侧有唇密封（P 型密封）
-B：
球面外圈
-AS2/V：
轴承外圈的偏移面上带2个润滑油孔
| 主要尺寸&性能数据 | ||
| d | 28.575 mm | 内径 |
| d | 1.125 inch | 内径，英制 |
| DSP | 62 mm | 外径 |
| B1 | 35.8 mm | 锁环总宽度 |
| B | 23.8 mm | 宽度 |
| Cur | 520 N | 径向极限疲劳载荷 |
| Cr | 19,500 N | 径向额定动载荷 |
| C0r | 11,300 N | 径向额定静载荷 |
| 315 g | 重量 | |
| 尺寸参数 | ||
| C | 18 mm | 外圈宽度 |
| S | 9 mm | 滚道距离 |
| d2 | 37.3 mm | 内圈挡边密封直径 |
| Ca | 5 mm | 到润滑孔的距离 |
| d3 | 44 mm | 外圈锁环/锁紧螺母 |
| W | 0.156 inch | 平面宽度（英制） |
| 计算因素 | ||
| f | 13.8 | 计算因子 |
| 密封 | NPP | NPP |
| 外表面形状 | B | B |
| 润滑油孔 | AS2/V | AS2/V |
