INA TKVD42/640-20/20/AAAB-G3轴承尺寸、参数、图纸、互换、价格
INA TKVD42/640-20/20/AAAB-G3轴承
更新日期：2025-03-17 21:08:42
市场价：￥2783.72元
销售价：电话咨询
库存：2套
INA TKVD42/640-20/20/AAAB-G3轴承属于线性循环滚珠轴承装置的全导轨。
前缀列表：【TKVD：四列循环滚珠滑轨（与KWVE滑块组成KUVE系列成套直线导轨）】。后缀列表：【/640：导轨长640mm】【-20/20：左端距20mm，右端距20mm】【/AAAB：未知代号】【-G3：精度等级 G3级】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
T
K
V
D
4
2
/
6
4
0
-
2
0
/
2
0
/
A
A
A
B
-
G
3
TKVD：四列循环滚珠滑轨（与KWVE滑块组成KUVE系列成套直线导轨）
42：导轨大小：42 mm
/640：导轨长640mm
-20/20：左端距20mm，右端距20mm
/AAAB：未知代号
-G3：精度等级 G3级
TKVD：
四列循环滚珠滑轨（与KWVE滑块组成KUVE系列成套直线导轨）
42：
导轨大小：42 mm
/640：
导轨长640mm
-20/20：
左端距20mm，右端距20mm
/AAAB：
未知代号
-G3：
精度等级 G3级

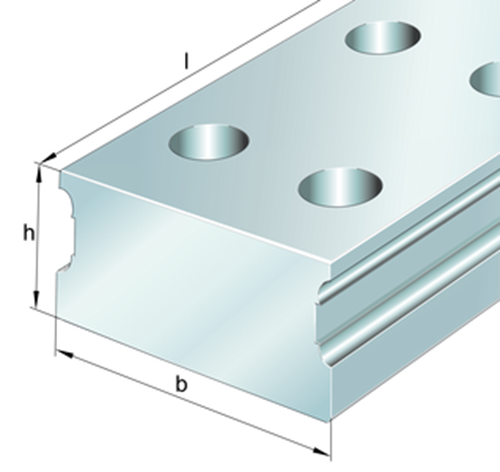

| 主要尺寸&性能数据 | ||
| h | 18 mm | 高度 |
| b | 42 mm | 宽度 |
| 0 kg | 重量 | |
| 尺寸参数 | ||
| lmax | 2,940 mm | 单件导轨最大长度 |
| aL max | 34 mm | 距离 |
| aL min | 20 mm | 距离 |
| aR max | 24 mm | 距离 |
| aR min | 20 mm | 距离 |
| jL | 40 mm | 增量 |
| jB | 24 mm | 增量 |
| a5 | 9 mm | 距离 |
| h1 | 11.4 mm | 长度 |
| 安装参数 | ||
| K1 | M3 | 螺纹 |
| K1 MA | 2.5 Nm | 拧紧力矩 |
| d1 | 3.8 mm | 内径 |
| 尺码代码 | 42 |
