INA GNE100-XL-KRR-B轴承尺寸、参数、图纸、互换、价格
INA GNE100-XL-KRR-B轴承
更新日期：2025-02-27 16:19:29
市场价：￥6554.61元
销售价：电话咨询
库存：4套

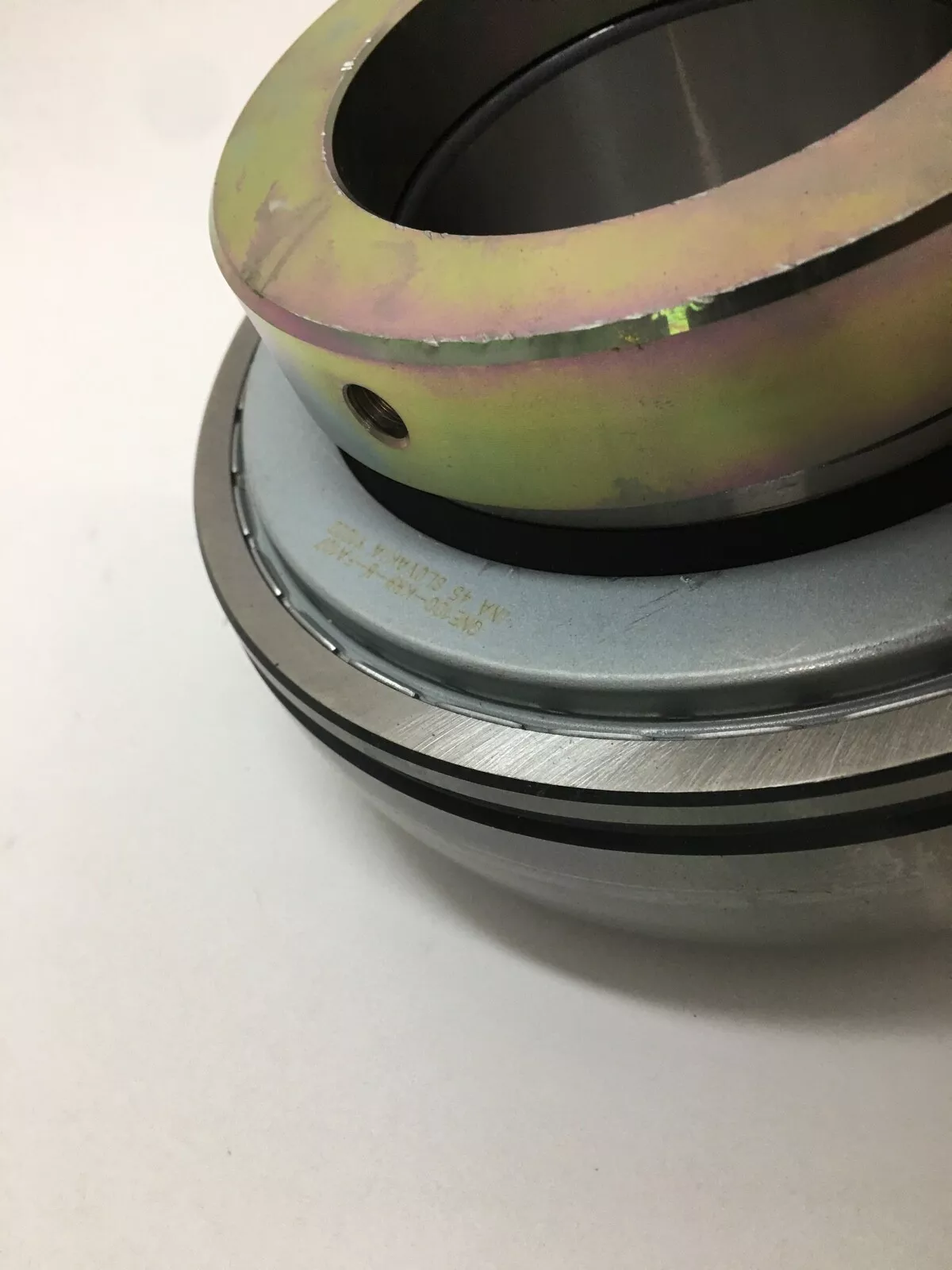

INA GNE100-XL-KRR-B轴承属于径向外球面轴承 GNE..-KRR-B 系列，球面外圈，通过偏心锁环定位，两侧带R型密封件。
前缀列表：【G：带润滑孔的外球面球轴承】【N：重载系列，63系列】【E：公制尺寸】。后缀列表：【-XL：X-life 长寿命轴承标记】【-KRR：两侧有唇密封（R 型密封）】【-B：球面外圈】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
G
N
E
1
0
0
-
X
L
-
K
R
R
-
B
G：带润滑孔的外球面球轴承
N：重载系列，63系列
E：公制尺寸
100：基本代号，与轴承内径尺寸有关
-XL：X-life 长寿命轴承标记
-KRR：两侧有唇密封（R 型密封）
-B：球面外圈
G：
带润滑孔的外球面球轴承
N：
重载系列，63系列
E：
公制尺寸
100：
基本代号，与轴承内径尺寸有关
-XL：
X-life 长寿命轴承标记
-KRR：
两侧有唇密封（R 型密封）
-B：
球面外圈
| 主要尺寸&性能数据 | ||
| d | 100 mm | 内径 |
| DSP | 215 mm | 外径 |
| B | 86 mm | 宽度 |
| B1 | 109.4 mm | 锁环总宽度 |
| nG Grease | 3,550 1/min | 极限转速-脂润滑 |
| Cr | 184,000 N | 径向额定动载荷 |
| C0r | 141,000 N | 径向额定静载荷 |
| Cur | 5,800 N | 径向极限疲劳载荷 |
| 11.41 kg | 重量 | |
| 尺寸参数 | ||
| C | 49 mm | 外圈宽度 |
| C2 | 59.4 mm | 密封总宽度 |
| S | 39.5 mm | 滚道距离 |
| d1 | 137.1 mm | 内圈挡边直径 |
| D1 | 182.8 mm | 密封件外径 |
| Ca | 16.7 mm | 到润滑孔的距离 |
| d3 | 145 mm | 外圈锁环/锁紧螺母 |
| W | 6 | 单元宽度 |
| 计算因素 | ||
| f | 13.2 | 计算因子 |
| 密封 | KRR | 双面密封 |
| 外表面形状 | B | B |
| 其他型号 | 市场价 | 销售价 | 库存 |
| INA GNE100-KRR-B轴承 | ￥2294.48元 | - | 6 |
| INA GNE100-KRR-B-FA107轴承 | ￥4788.48元 | - | 2 |
