INA KSR20-B0-16-10-10-15轴承尺寸、参数、图纸、互换、价格
INA KSR20-B0-16-10-10-15轴承
更新日期：2025-03-14 20:17:18
市场价：￥368.31元
销售价：电话咨询
库存：19套

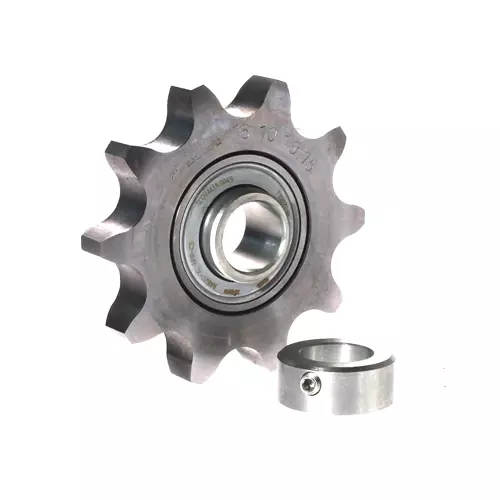

INA KSR20-B0-16-10-10-15轴承属于滚子链惰轮链轮装置 KSR..-B0 系列，链轮由钢或烧结铁制成。
前缀列表：【KSR：链传动惰轮轮齿单元（惰轮链轮单元）】。后缀列表：【-B0：钢制或烧结铁制链轮】【-：分隔符】【16：链齿节距代码，节距：25.4mm】【-：分隔符】【10：链条代码（宽度指数或者相关标准）】【-：分隔符】【10：齿数：10个】【-：分隔符】【15：材质为钢 St52】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
K
S
R
2
0
-
B
0
-
1
6
-
1
0
-
1
0
-
1
5
KSR：链传动惰轮轮齿单元（惰轮链轮单元）
20：内径代号，内径：20 mm
-B0：钢制或烧结铁制链轮
-：分隔符
16：链齿节距代码，节距：25.4mm
-：分隔符
10：链条代码（宽度指数或者相关标准）
-：分隔符
10：齿数：10个
-：分隔符
15：材质为钢 St52
KSR：
链传动惰轮轮齿单元（惰轮链轮单元）
20：
内径代号，内径：20 mm
-B0：
钢制或烧结铁制链轮
-：
分隔符
16：
链齿节距代码，节距：25.4mm
-：
分隔符
10：
链条代码（宽度指数或者相关标准）
-：
分隔符
10：
齿数：10个
-：
分隔符
15：
材质为钢 St52
| 主要尺寸&性能数据 | ||
| d | 20 mm | 内径 |
| d | 0.018 mm | 上公差 |
| d | 0 mm | 下公差 |
| C1 | 15.3 mm | 链轮厚度 |
| D | 82.3 mm | 节圆直径（齿轮） |
| Dk | 89.4 mm | 叶尖直径（齿轮） |
| 0.45 kg | 重量 | |
| 尺寸参数 | ||
| C2 | 2 mm | 倒角宽度 |
| D | 47 mm | 外径 |
| B1 | 31 mm | 锁环总宽度 |
| C | 14 mm | 外圈宽度 |
| d3 | 33 mm | 外圈锁环/锁紧螺母 |
| d3 | 33 mm | 偏心套外径 |
| W | 3 mm | 单元宽度 |
| B1 | 31 mm | 锁紧套环宽度 |
| 安装参数 | ||
| p | 1 inch | 齿 |
| z | 10 | 齿数 |
| x | ISO链 | |
| W | M6 X 0,75 mm | 整体宽度 |
