INA GIHNRK50-LO-B轴承
更新日期：2025-03-12 14:18:27
市场价：￥1193.64元
销售价：电话咨询
库存：10套

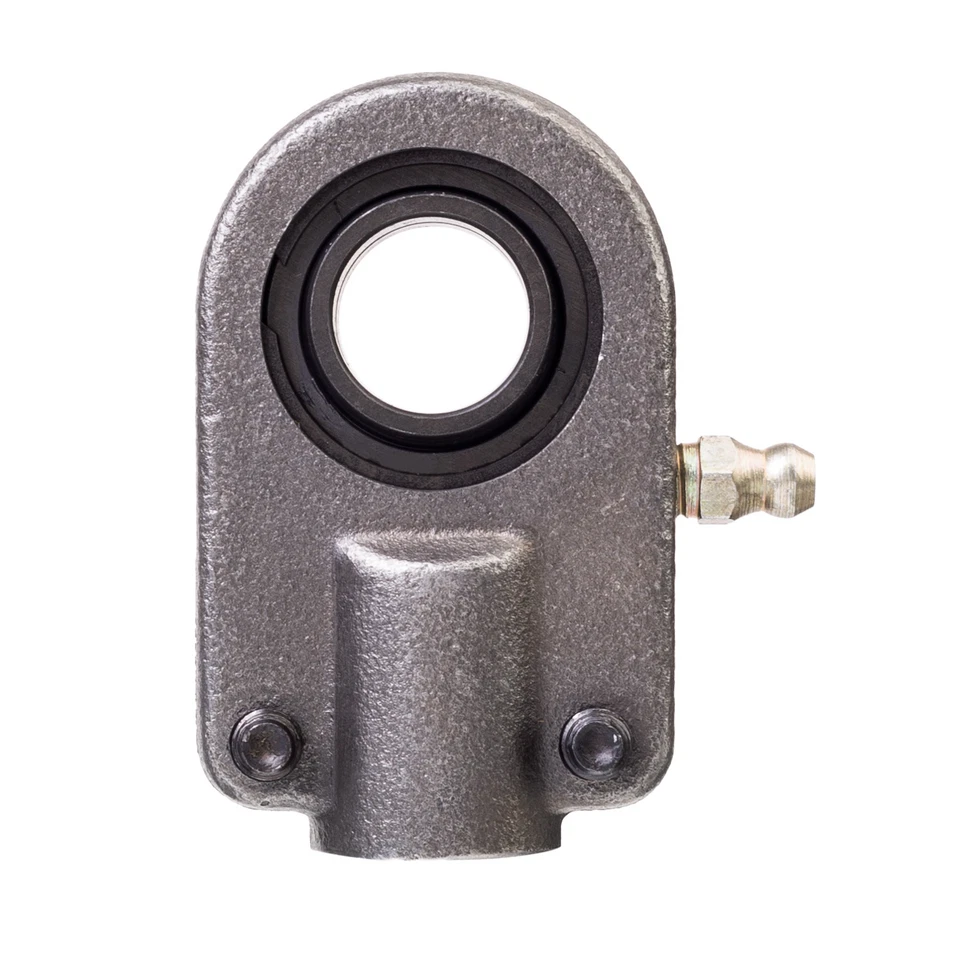

INA GIHNRK50-LO-B轴承属于液压杆端关节轴承，带螺纹夹紧装置，右旋螺纹，需要维护，滑动接触面：钢/钢，DIN 24338 ISO 6982 标准，开式设计。
前缀列表：【G：杆端关节轴承】【I：内螺纹】【H：带螺纹夹紧装置的液压杆端轴承】【N：止动槽（存疑）】【R：右旋螺纹】【K：带有圆形焊接端面，底座上有定位销、支撑面和45°焊接面】。后缀列表：【-LO：需维护关节轴承，内圈圆柱加宽，符合 ISO6982 标准尺寸】【-B：外部尺寸相同，内部结构优化】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
G
I
H
N
R
K
5
0
-
L
O
-
B
G：杆端关节轴承
I：内螺纹
H：带螺纹夹紧装置的液压杆端轴承
N：止动槽（存疑）
R：右旋螺纹
K：带有圆形焊接端面，底座上有定位销、支撑面和45°焊接面
50：内径代号，关节轴承内径：50 mm
-LO：需维护关节轴承，内圈圆柱加宽，符合 ISO6982 标准尺寸
-B：外部尺寸相同，内部结构优化
G：
杆端关节轴承
I：
内螺纹
H：
带螺纹夹紧装置的液压杆端轴承
N：
止动槽（存疑）
R：
右旋螺纹
K：
带有圆形焊接端面，底座上有定位销、支撑面和45°焊接面
50：
内径代号，关节轴承内径：50 mm
-LO：
需维护关节轴承，内圈圆柱加宽，符合 ISO6982 标准尺寸
-B：
外部尺寸相同，内部结构优化
| 主要尺寸&性能数据 | ||
| d | 50 mm | 轴承内径 |
| D | 75 mm | 轴承外径 |
| B | 50 mm | 带内圈, |
| Cr | 157,000 N | 径向额定动载荷 |
| C0r | 268,000 N | 径向额定静载荷 |
| 3.44 kg | 重量 | |
| 尺寸参数 | ||
| dK | 66 mm | 滚珠直径 |
| d1 | 57 mm | 内圈外法兰直径 |
| d2 | 108 mm | 外入口直径 |
| d3 | M42x2 | 螺纹尺寸 |
| d4 | 58 mm | 柄部直径 |
| h1 | 120 mm | 阴螺纹头柄长度 |
| C1 | 40 mm | 杆端宽度 |
| α | 4 ° | 倾角 |
| l3 | 57 mm | 阴螺纹长度 |
| l4 | 174 mm | 阴螺纹头总长度 |
| l7 | 50 mm | 带轴启动的远程钻孔 |
| d 7 | M12x30 mm | 焊柄直径 |
| d5 | 96 mm | 柄部直径，大 |
| C2 | 32 mm | 宽度 |
| r1smin | 0.6 mm | 边缘间距 |
| Gr | 0,043 - 0,12 mm | 径向游隙 |
| FZ | 125,000 N | 圆柱力 |
| MA | 110 Nm | 拧紧力矩 |
| dOT | 0.025 mm | 轴承内径，上公差 |
| dT | H7 mm | 轴承内径，公差 |
| dUT | 0 mm | 轴承内径，下公差 |
| BOT | 0 mm | 带内圈，上公差 |
| BUT | -0.25 mm | 带内圈，下公差 |
| 工作温度 | ||
| Tmin | -60 °C | 最低工作温度 |
| Tmax | 200 °C | 最高工作温度 |
| 密封 | 不带 |
