INA GE20-LO轴承尺寸、参数、图纸、互换、价格

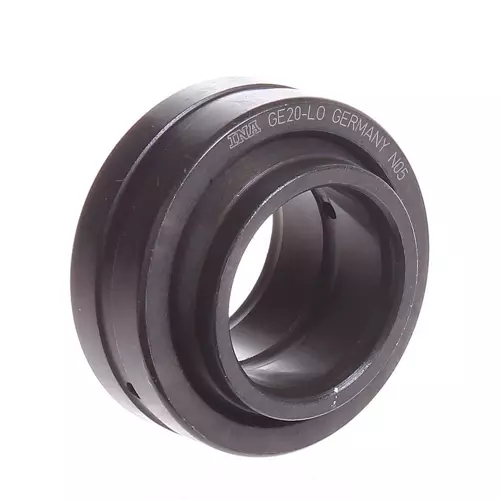

INA GE20-LO轴承
更新日期：2025-03-07 16:02:49
市场价：￥104.46元
销售价：电话咨询
库存：77套
INA GE20-LO轴承属于向心关节轴承，需要维护，滑动接触面：钢/钢，符合 DIN ISO 12240-1 标准，W 系列，内圈带圆柱形延伸件，开式设计。
前缀列表：【GE：向心关节轴承】。后缀列表：【-LO：需维护向心关节轴承，内圈圆柱加宽，符合 ISO6982 标准尺寸】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
G
E
2
0
-
L
O
GE：向心关节轴承
20：内径代号，公称内径：20 mm，若为英制，请参见尺寸表
-LO：需维护向心关节轴承，内圈圆柱加宽，符合 ISO6982 标准尺寸
GE：
向心关节轴承
20：
内径代号，公称内径：20 mm，若为英制，请参见尺寸表
-LO：
需维护向心关节轴承，内圈圆柱加宽，符合 ISO6982 标准尺寸
| 主要尺寸&性能数据 | ||
| d | 20 mm | 轴承内径 |
| D | 35 mm | 轴承外径 |
| B | 20 mm | 内圈宽度 |
| Cr | 29,600 N | 径向额定动载荷 |
| C0r | 148,000 N | 径向额定静载荷 |
| 68.53 g | 重量 | |
| 尺寸参数 | ||
| C | 12 mm | 外圈宽度 |
| dK | 29 mm | 滚珠直径 |
| α | 4 ° | 倾角 |
| r1smin | 0.3 mm | 边缘间距 |
| r2smin | 0.3 mm | 边缘间距 |
| dOT | 0.021 mm | 轴承内径，上公差 |
| dUT | 0 mm | 轴承内径，下公差 |
| DOT | 0 mm | 外径，上公差 |
| DUT | -0.011 mm | 外径，下公差 |
| BOT | 0 mm | 带内圈，上公差 |
| Gr | 0,04 - 0,082 mm | 径向游隙 |
| BUT | -0.21 mm | 带内圈，下公差 |
| COT | 0 mm | 带外圈，上公差 |
| 安装参数 | ||
| da max | 25 mm | 连接测量内圈 |
| Da min | 27.5 mm | 壳体连接直径 |
| 工作温度 | ||
| Tmin | -60 °C | 最低工作温度 |
| Tmax | 200 °C | 最高工作温度 |
| 密封 | 不带 | |
| 径向游隙 | CN | CN 游隙（普通游隙） |
| 其他型号 | 市场价 | 销售价 | 库存 |
| INA GE20-LO-E轴承，货期2-3周 | ￥90.48元 | - | 10 |
