INA RNAO60X78X40-ZW-ASR1-XL轴承尺寸、参数、图纸、互换、价格

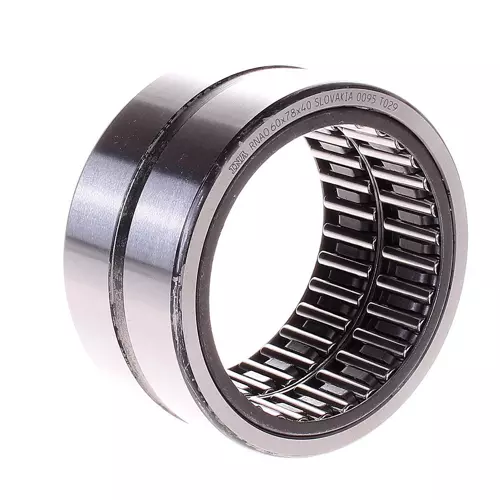

INA RNAO60X78X40-ZW-ASR1-XL轴承
更新日期：2025-03-04 20:38:45
市场价：￥487.2元
销售价：电话咨询
库存：54套
INA RNAO60X78X40-ZW-ASR1-XL轴承属于滚针轴承RNAO..-ZW-ASR1，无侧挡边，双列。
前缀列表：【R：无内圈】【NAO：无引导档边型滚针轴承】。后缀列表：【-ZW：双列滚针轴承】【-ASR1：外圈上有润滑槽和润滑孔】【-XL：X-life 长寿命轴承标记】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
R
N
A
O
6
0
X
7
8
X
4
0
-
Z
W
-
A
S
R
1
-
X
L
R：无内圈
NAO：无引导档边型滚针轴承
60：内径代号，参考内径：60 mm
X：分隔符
78：外径代号，参考外径：78 mm
X：分隔符
40：宽度代号，参考宽度：40 mm
-ZW：双列滚针轴承
-ASR1：外圈上有润滑槽和润滑孔
-XL：X-life 长寿命轴承标记
R：
无内圈
NAO：
无引导档边型滚针轴承
60：
内径代号，参考内径：60 mm
X：
分隔符
78：
外径代号，参考外径：78 mm
X：
分隔符
40：
宽度代号，参考宽度：40 mm
-ZW：
双列滚针轴承
-ASR1：
外圈上有润滑槽和润滑孔
-XL：
X-life 长寿命轴承标记
| 主要尺寸&性能数据 | ||
| Fw | 60 mm | 下滚子直径 |
| D | 78 mm | 外径 |
| C | 40 mm | 外圈宽度 |
| Cr | 85,000 N | 径向额定动载荷 |
| C0r | 171,000 N | 径向额定静载荷 |
| Cur | 28,000 N | 径向极限疲劳载荷 |
| nG | 7,700 1/min | 极限转速 |
| nϑr | 4,650 1/min | 参考转速 |
| 435 g | 重量 | |
| 尺寸参数 | ||
| E | 68 mm | 外圈滚道直径 |
| rmin | 1 mm | 最小倒角尺寸 |
| 安装参数 | ||
| Db | 60.8 mm | 轴肩（轴向引导装置）直径/外壳 |
| db | 67.2 mm | 轴肩（轴向引导装置）直径/轴 |
| Da | 68.8 mm | 外圈肩径 |
| ra max | 1 mm | 最大凹槽半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 120 °C | 最高工作温度 |
| 润滑孔 | ASR1 | ASR1 |
| 列数 | ZW | ZW |
| 其他型号 | 市场价 | 销售价 | 库存 |
| INA RNAO60X78X40轴承，货期5-10天 | ￥256.36元 | - | 22 |
