INA KWSE35-RROC-G2-V2轴承尺寸、参数、图纸、互换、价格
INA KWSE35-RROC-G2-V2轴承
更新日期：2025-03-17 21:21:05
市场价：￥2473.46元
销售价：电话咨询
库存：5套

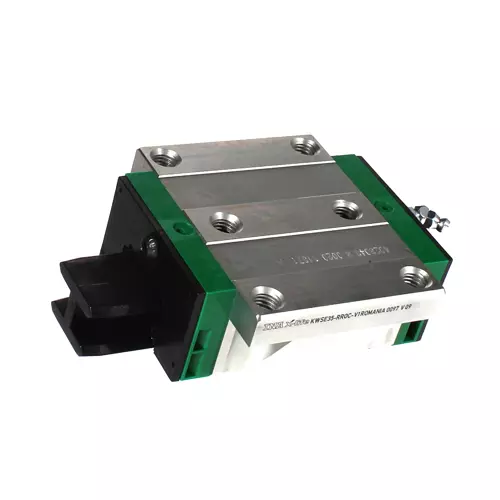

INA KWSE35-RROC-G2-V2轴承属于六排线性循环滚珠轴承和导轨组件的标准托架。
前缀列表：【KWSE：六列循环滚珠滑块（与TKSD导轨组成KUSE系列成套直线导轨)】。后缀列表：【-RROC：耐腐蚀设计，带 Corrotect 不含 Cr（VI）的食品级特殊涂镀层（无色或蓝色到彩色）】【-G2：精度等级 G2级】【-V2：预压等级 V2级】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
K
W
S
E
3
5
-
R
R
O
C
-
G
2
-
V
2
KWSE：六列循环滚珠滑块（与TKSD导轨组成KUSE系列成套直线导轨)
35：导轨大小：35 mm
-RROC：耐腐蚀设计，带 Corrotect 不含 Cr（VI）的食品级特殊涂镀层（无色或蓝色到彩色）
-G2：精度等级 G2级
-V2：预压等级 V2级
KWSE：
六列循环滚珠滑块（与TKSD导轨组成KUSE系列成套直线导轨)
35：
导轨大小：35 mm
-RROC：
耐腐蚀设计，带 Corrotect 不含 Cr（VI）的食品级特殊涂镀层（无色或蓝色到彩色）
-G2：
精度等级 G2级
-V2：
预压等级 V2级
| 主要尺寸&性能数据 | ||
| H | 48 mm | 系统高度 |
| B | 100 mm | 托架宽度 |
| L | 107.2 mm | 托架全长 |
| I C | 55,000 N | 额定动载荷，荷载方向I：压缩荷载 |
| I C | 102,000 N | 额定静载荷，荷载方向I：压缩荷载 |
| II C | 53,300 N | 额定动载荷，荷载方向II：拉伸荷载 |
| II C | 82,400 N | 额定静载荷，荷载方向II：拉伸荷载 |
| III C | 56,600 N | 额定动载荷；基础额定动载荷，荷载方向III：侧向荷载 |
| III C | 89,150 N | 额定静载荷，荷载方向III：侧向荷载 |
| 1.68 kg | 重量 | |
| 安装参数 | ||
| A1 | 33 mm | |
| JB | 82 mm | |
| b | 34 mm | 宽轨 |
| A2 | 9 mm | |
| L1 | 78.3 mm | |
| JL | 62 mm | |
| JLZ | 52 mm | |
| H1 | 6.6 mm | |
| H4 | 13.3 mm | |
| H5 | 6.5 mm | |
| T5 | 13 mm | |
| T6 | 12 mm | |
| G2 | M10 | 固定螺钉（DIN ISO 4762-12.9） |
| G2 MA | 41 Nm | 最大拧紧力矩 |
| K3 | M8 | 固定螺钉（DIN ISO 4762-12.9） |
| K3 MA | 41 Nm | 最大拧紧力矩 |
| K6 | M8 | 固定螺钉（DIN ISO 4762-12.9） |
| K6 MA | 24 Nm | 最大拧紧力矩 |
| D2 | 8.6 mm | |
| N2 | 4.5 mm | 相邻结构中润滑孔的最大直径 |
| JL5 | 11.93 mm | 润滑接头 |
| A3 | 7.2 mm | 润滑接头 |
| t A3 | 7 mm | 润滑接头的最大允许螺钉深度 |
| O | 4,5x1,5 mm | 符合 DIN 3771 标准的 O 形圈 |
| M0X | 2,300 Nm | 瞬时 |
| M0Y | 1,300 Nm | 瞬时 |
| M0Z | 1,140 Nm | 瞬时 |
| 附加附件 | ||
| VMKB_065 | KWSE | 材料名称 |
| 尺码代码 | 35 | |
| 预紧 | V1 | 一级预紧 |
| 精度等级 | G3 |
