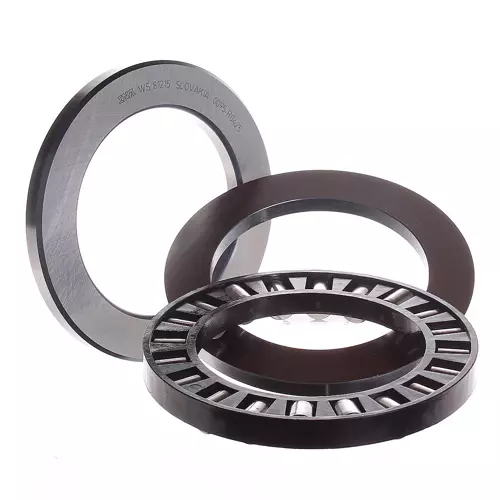

INA 81215-TV轴承尺寸、参数、图纸、互换、价格
8
1
2
1
5
-
T
V
8：推力圆柱滚子轴承
1：高度系列：1系列
2：直径系列：2系列
15：内径：75 mm
-TV：滚动体引导，玻璃纤维增强尼龙66保持架
8：
推力圆柱滚子轴承
1：
高度系列：1系列
2：
直径系列：2系列
15：
内径：75 mm
-TV：
滚动体引导，玻璃纤维增强尼龙66保持架
| 主要尺寸&性能数据 | ||
| d | 75 mm | 内径 |
| D | 110 mm | 外径 |
| T | 27 mm | 高度 |
| Ca | 172,000 N | 基本额定动载荷，轴向 |
| C0a | 500,000 N | 基本额定静载荷，轴向 |
| Cua | 49,000 N | 极限疲劳载荷，轴向 |
| nG | 3,100 1/min | 极限转速 |
| nϑr | 1,210 1/min | 参考转速 |
| 0.786 kg | 重量 | |
| 尺寸参数 | ||
| D1 | 77 mm | 外壳垫圈内径 |
| d1 | 110 mm | 轴垫圈撕裂直径 |
| rmin | 1 mm | 最小倒角尺寸 |
| 安装参数 | ||
| da min | 106 mm | 轴肩最小直径 |
| Da max | 79 mm | 壳肩最大直径 |
| ra max | 1 mm | 最大凹槽半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 120 °C | 最高工作温度 |
| 附加附件 | ||
| K81215-TV | 轴向滚子和保持架组件 | |
| GS81215 | 外壳垫圈 | |
| WS81215 | 轴垫圈 | |
| 保持架 | TV | PA66制成的塑料保持架 |
| 其他型号 | 市场价 | 销售价 | 库存 |
| INA GS81215轴承 | ￥127.6元 | - | 55 |
| INA WS81215轴承 | ￥155.44元 | - | 7 |
| INA K81215-TV/0-8轴承 | ￥310.88元 | - | 36 |
| INA K81215-TV/D-1轴承，货期1-3周 | ￥556.8元 | - | 9 |
