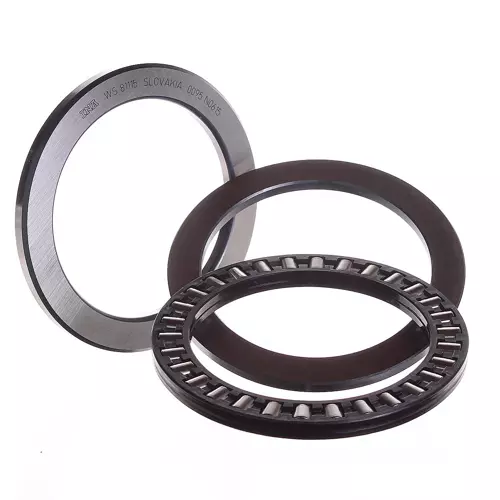

INA 81115-TV轴承尺寸、参数、图纸、互换、价格
8
1
1
1
5
-
T
V
8：推力圆柱滚子轴承
1：高度系列：1系列
1：直径系列：1系列
15：内径：75 mm
-TV：滚动体引导，玻璃纤维增强尼龙66保持架
8：
推力圆柱滚子轴承
1：
高度系列：1系列
1：
直径系列：1系列
15：
内径：75 mm
-TV：
滚动体引导，玻璃纤维增强尼龙66保持架
| 主要尺寸&性能数据 | ||
| d | 75 mm | 内径 |
| D | 100 mm | 外径 |
| T | 19 mm | 高度 |
| Ca | 107,000 N | 基本额定动载荷，轴向 |
| C0a | 350,000 N | 基本额定静载荷，轴向 |
| Cua | 36,000 N | 极限疲劳载荷，轴向 |
| nG | 3,300 1/min | 极限转速 |
| nϑr | 1,190 1/min | 参考转速 |
| 371 g | 重量 | |
| 尺寸参数 | ||
| D1 | 77 mm | 外壳垫圈内径 |
| d1 | 100 mm | 轴垫圈撕裂直径 |
| rmin | 1 mm | 最小倒角尺寸 |
| 安装参数 | ||
| da min | 97 mm | 轴肩最小直径 |
| Da max | 78 mm | 壳肩最大直径 |
| ra max | 1 mm | 最大凹槽半径 |
| 工作温度 | ||
| Tmin | 120 °C | 最低工作温度 |
| Tmax | -30 °C | 最高工作温度 |
| 附加附件 | ||
| K81115-TV | 轴向滚子和保持架组件 | |
| GS81115 | 外壳垫圈 | |
| WS81115 | 轴垫圈 | |
| LS75100 | 履带垫圈 | |
| 保持架 | TV | PA66制成的塑料保持架 |
| 其他型号 | 市场价 | 销售价 | 库存 |
| INA GS81115轴承 | ￥74.24元 | - | 143 |
| INA WS81115轴承 | ￥93.96元 | - | 250 |
| INA K81115-TV/0-8轴承 | ￥203元 | - | 311 |
| INA K81115-TV轴承 | ￥228.52元 | - | 2 |
| INA 81115-TN轴承 | ￥272.6元 | - | 3 |
