FAG SNV170-F-D轴承尺寸、参数、图纸、互换、价格

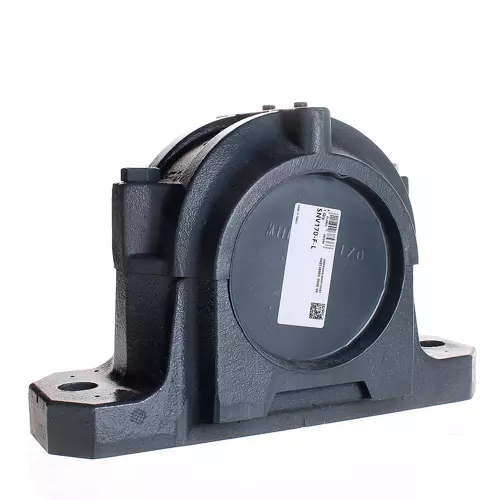

FAG SNV170-F-D轴承
更新日期：2025-02-27 10:00:23
市场价：￥3391.56元
销售价：电话咨询
库存：6套
FAG SNV170-F-D轴承属于部分式轴承座，适用于各种轴承设计，SNV系列已在2022年被新的SES系列替代。
前缀列表：【SNV：立式轴承座（剖分式）】。后缀列表：【-F：带螺纹孔，用于再润滑油脂加注和排污】【-D：轴承座材质为球墨铸铁】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
S
N
V
1
7
0
-
F
-
D
SNV：立式轴承座（剖分式）
170：适配的轴承外径代号，外径：170mm
-F：带螺纹孔，用于再润滑油脂加注和排污
-D：轴承座材质为球墨铸铁
SNV：
立式轴承座（剖分式）
170：
适配的轴承外径代号，外径：170mm
-F：
带螺纹孔，用于再润滑油脂加注和排污
-D：
轴承座材质为球墨铸铁
| 主要尺寸&性能数据 | ||
| D | 170 mm | 轴承外径 |
| a | 345 mm | 基座长度 |
| h1 | 219 mm | 高度 |
| g | 150 mm | 壳体宽度 |
| 15.233 kg | 重量 | |
| 尺寸参数 | ||
| b | 100 mm | 基座宽度 |
| c | 35 mm | 基座高度 |
| h | 112 mm | 中心高度 |
| m | 290 mm | 固定孔距 |
| s | 0.75 | 螺钉尺寸 |
| s | M20 | 固定螺钉尺寸 |
| u | 22 mm | 槽宽 |
| v | 27 mm | 槽长 |
| g3 | 16 mm | 内壁厚度 |
