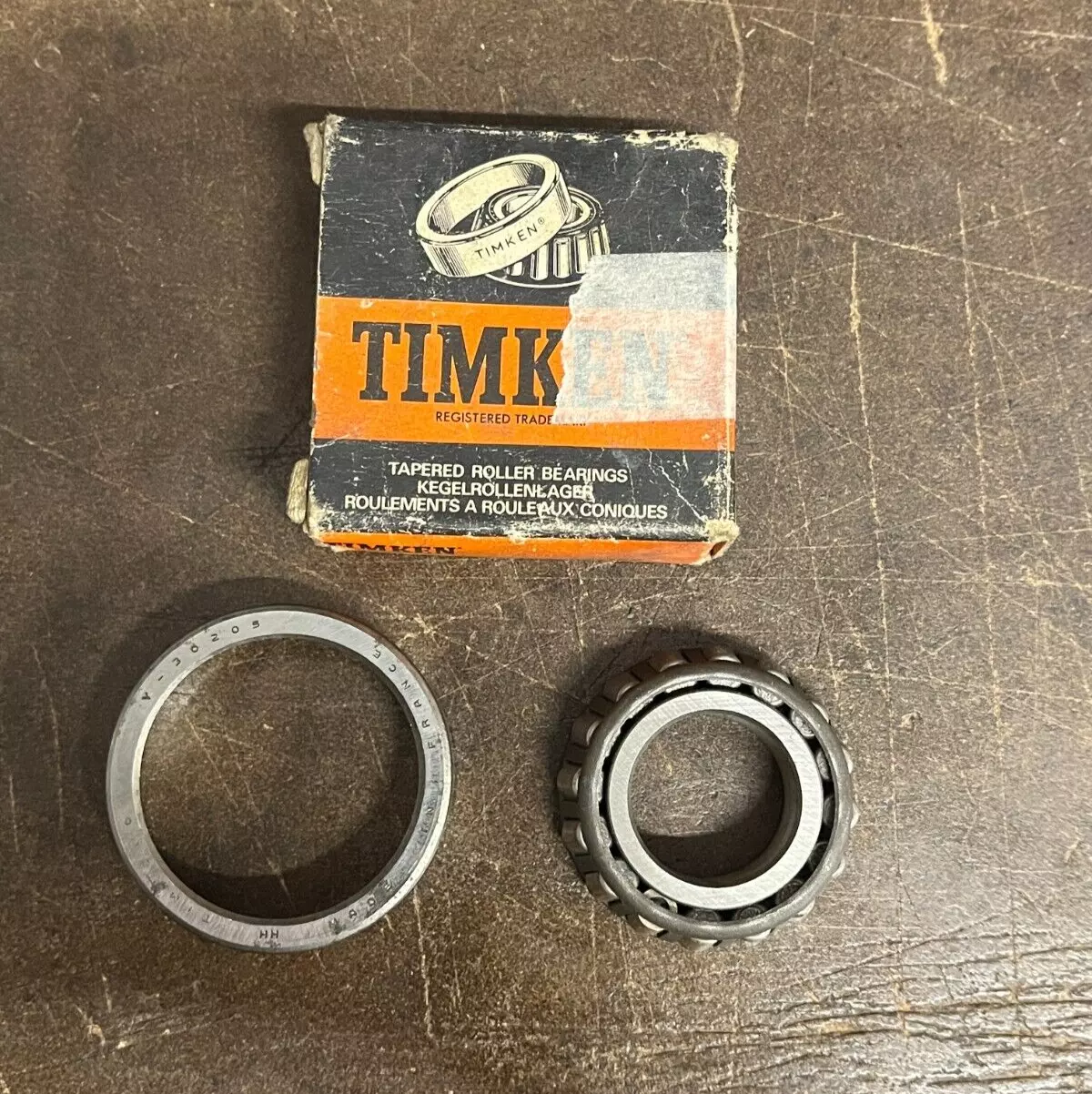

TIMKEN 30205轴承尺寸、参数、图纸、互换、价格
3
0
2
0
5
3：圆锥滚子轴承
0：宽度系列：0系列
2：直径系列：2系列
05：内径：25 mm
3：
圆锥滚子轴承
0：
宽度系列：0系列
2：
直径系列：2系列
05：
内径：25 mm
| 技术规格 | |
| 系列 | 30205M |
| 锥体零件号 | X30205M |
| 外圈零件号 | Y30205M |
| 设计单元 | 公制 |
| 轴承净重 |
0.2 Kg 0.3 lb |
| 保持架材质 | 冲压钢 |
| 完整的Timken零件号 | 30205 |
| 尺寸规格 | |
| d - 内径 |
25 mm 0.9843 in |
| D - 外圈外径 |
52 mm 2.0472 in |
| B - 锥体宽度 |
15.000 mm 0.5906 in |
| C - 外圈宽度 |
13.000 mm 0.5118 in |
| T - 轴承宽度 |
16.250 mm 0.6398 in |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ¹ˡ |
1.020 mm 0.040 in |
| r - 外圈背面倒角半径ˡ²ˡ |
1.02 mm 0.04 in |
| da - 锥体正面背衬直径 |
31 mm 1.22 in |
| db - 锥体背面背衬直径 |
32.5 mm 1.28 in |
| Da - 外圈正面背衬直径 |
49.00 mm 1.93 in |
| Db - 外圈背面背衬直径 |
45.47 mm 1.79 in |
| Ab - 保持架锥体正面游隙 |
2.3 mm 0.09 in |
| Aa - 保持架锥体背面游隙 |
0 mm 0 in |
| a - 有效中心位置ˡ³ˡ |
-3.8 mm -0.15 in |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁴ˡ |
9570 N 2150 lbf |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁵ˡ |
36900 N 8300 lbf |
| C₀ - 静态径向载荷额定值 |
38300 N 8620 lbf |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁶ˡ |
6150 N 1380 lbf |
| 系数规格 | |
| K - 系数ˡ⁷ˡ | 1.56 |
| e - ISO标准系数ˡ⁸ˡ | 0.37 |
| Y - ISO标准系数ˡ⁹ˡ | 1.6 |
| G₁ - 发热系数（滚子滚道） | 9 |
| G₂ - 发热系数（挡边-滚子端） | 8 |
| Cg - 几何因子ˡ¹⁰ˡ | 0.0529 |
| 其他型号 | 市场价 | 乔峰价 | 库存 |
| TIMKEN 30205M轴承 | ￥27.84元 | - | 20 |
| TIMKEN 30205M-90KM1轴承 | ￥29元 | - | 1234 |
