FAG NUP221-E-XL-TVP2#E轴承尺寸、参数、图纸、互换、价格
FAG NUP221-E-XL-TVP2#E轴承
更新日期：2025-02-19 17:46:17
市场价：￥842.74元
销售价：电话咨询
库存：10套

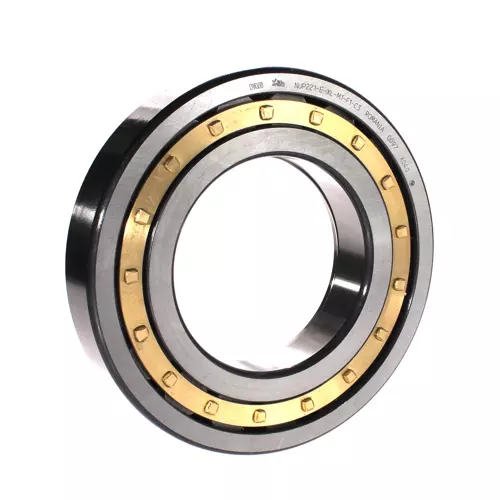

FAG NUP221-E-XL-TVP2#E轴承属于圆柱滚子轴承 NUP..-E-XL-TVP2 系列，带保持架，单列，定位轴承，外圈双挡边，内圈单挡边，带一个侧挡圈，NUP 型。
前缀列表：【NUP：单列圆柱滚子轴承（内圈单侧挡边、单侧分离挡圈，外圈双挡边）】。后缀列表：【-E：加强型设计】【-XL：X-life 长寿命轴承标记】【-TVP2：玻璃纤维增强尼龙 66 材质，实体窗式保持架】【#E：单个纸盒包装】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
N
U
P
2
2
1
-
E
-
X
L
-
T
V
P
2
#
E
NUP：单列圆柱滚子轴承（内圈单侧挡边、单侧分离挡圈，外圈双挡边）
2：直径系列：2系列
21：内径：105 mm
-E：加强型设计
-XL：X-life 长寿命轴承标记
-TVP2：玻璃纤维增强尼龙 66 材质，实体窗式保持架
#E：单个纸盒包装
NUP：
单列圆柱滚子轴承（内圈单侧挡边、单侧分离挡圈，外圈双挡边）
2：
直径系列：2系列
21：
内径：105 mm
-E：
加强型设计
-XL：
X-life 长寿命轴承标记
-TVP2：
玻璃纤维增强尼龙 66 材质，实体窗式保持架
#E：
单个纸盒包装
| 主要尺寸&性能数据 | ||
| d | 105 mm | 内径 |
| D | 190 mm | 外径 |
| B | 36 mm | 宽度 |
| Cr | 310,000 N | 径向额定动载荷 |
| C0r | 320,000 N | 径向额定静载荷 |
| Cur | 54,000 N | 径向疲劳极限载荷 |
| nG | 5,000 1/min | 极限转速 |
| nϑr | 3,400 1/min | 参考转速 |
| 4.2 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 2.1 mm | 最小倒角尺寸 |
| r1 min | 2.1 mm | 最小倒角尺寸 |
| E | 171.5 mm | 外圈滚道直径 |
| F | 125.5 mm | 内圈滚道直径 |
| B3 | 6 mm | 平挡圈宽度 |
| 安装参数 | ||
| d1 | 134.5 mm | 内圈最大挡边直径 |
| D1 min | 165.1 mm | 外圈最小挡边直径 |
| da min | 117 mm | 轴肩最小直径 |
| dc min | 137 mm | 最小轴肩 |
| Da max | 178 mm | 壳肩最大直径 |
| ra max | 2.1 mm | 最大凹槽半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 120 °C | 最高工作温度 |
| 设计 | E | 加强型设计 |
| 保持架 | TVP2 | 尼龙 66 材质实心保持架 |
| 径向游隙 | CN | CN 游隙 |
| 公差等级 | PN | 普通精度 |
| 其他型号 | 市场价 | 销售价 | 库存 |
| FAG NUP221-E-TVP2轴承 | ￥904.8元 | - | 103 |
| FAG NUP221 -E-M1轴承 | ￥3293.24元 | - | 9 |
