FAG 3204-BD-XL轴承尺寸、参数、图纸、互换、价格

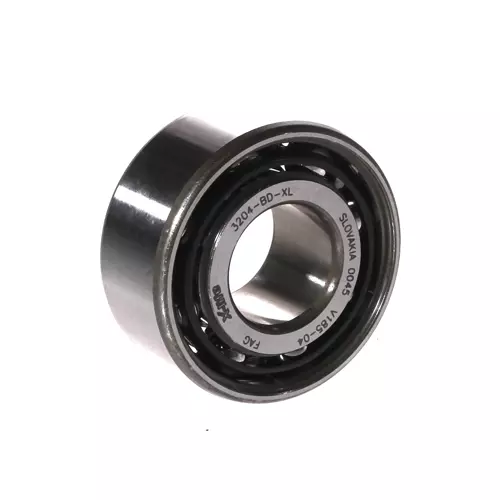

FAG 3204-BD-XL轴承
更新日期：2025-01-23 11:07:25
市场价：￥131.22元
销售价：电话咨询
库存：40套
FAG 3204-BD-XL轴承属于双列角接触球轴承 32..-BD-XL 系列，X-life 品质，带钢板保持架。
后缀列表：【-BD：改进的内部结构，接触角25°，没有装球缺口，D：未知代号】【-X：-XL：X-life 长寿命轴承标记】【L：轻预紧】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
3
2
0
4
-
B
D
-
X
L
3：双列角接触球轴承
2：尺寸系列：02系列
04：内径：20 mm
-BD：改进的内部结构，接触角25°，没有装球缺口，D：未知代号
-X：-XL：X-life 长寿命轴承标记
L：轻预紧
3：
双列角接触球轴承
2：
尺寸系列：02系列
04：
内径：20 mm
-BD：
改进的内部结构，接触角25°，没有装球缺口，D：未知代号
-X：
-XL：X-life 长寿命轴承标记
L：
轻预紧
| 主要尺寸&性能数据 | ||
| d | 20 mm | 内径 |
| D | 47 mm | 外径 |
| B | 20.6 mm | 宽度 |
| Cr | 20,600 N | 径向额定动载荷 |
| C0r | 12,900 N | 径向额定静载荷 |
| Cur | 900 N | 径向疲劳极限载荷 |
| nG | 16,100 1/min | 极限转速 |
| nϑr | 14,700 1/min | 参考转速 |
| 0.153 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 1 mm | 最小倒角尺寸 |
| D1 | 40.1 mm | 外圈肩径 |
| d1 | 30.8 mm | 内圈肩径 |
| a | 27.9 mm | 压力锥顶点之间的距离 |
| α | 30 ° | 接触角 |
| 安装参数 | ||
| da min | 25.6 mm | 轴肩最小直径 |
| Da max | 41.4 mm | 壳肩最大直径 |
| ra max | 1 mm | 最大倒角半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 120 °C | 最高工作温度 |
