FAG NN3030-AS-K-M-SP轴承尺寸、参数、图纸、互换、价格

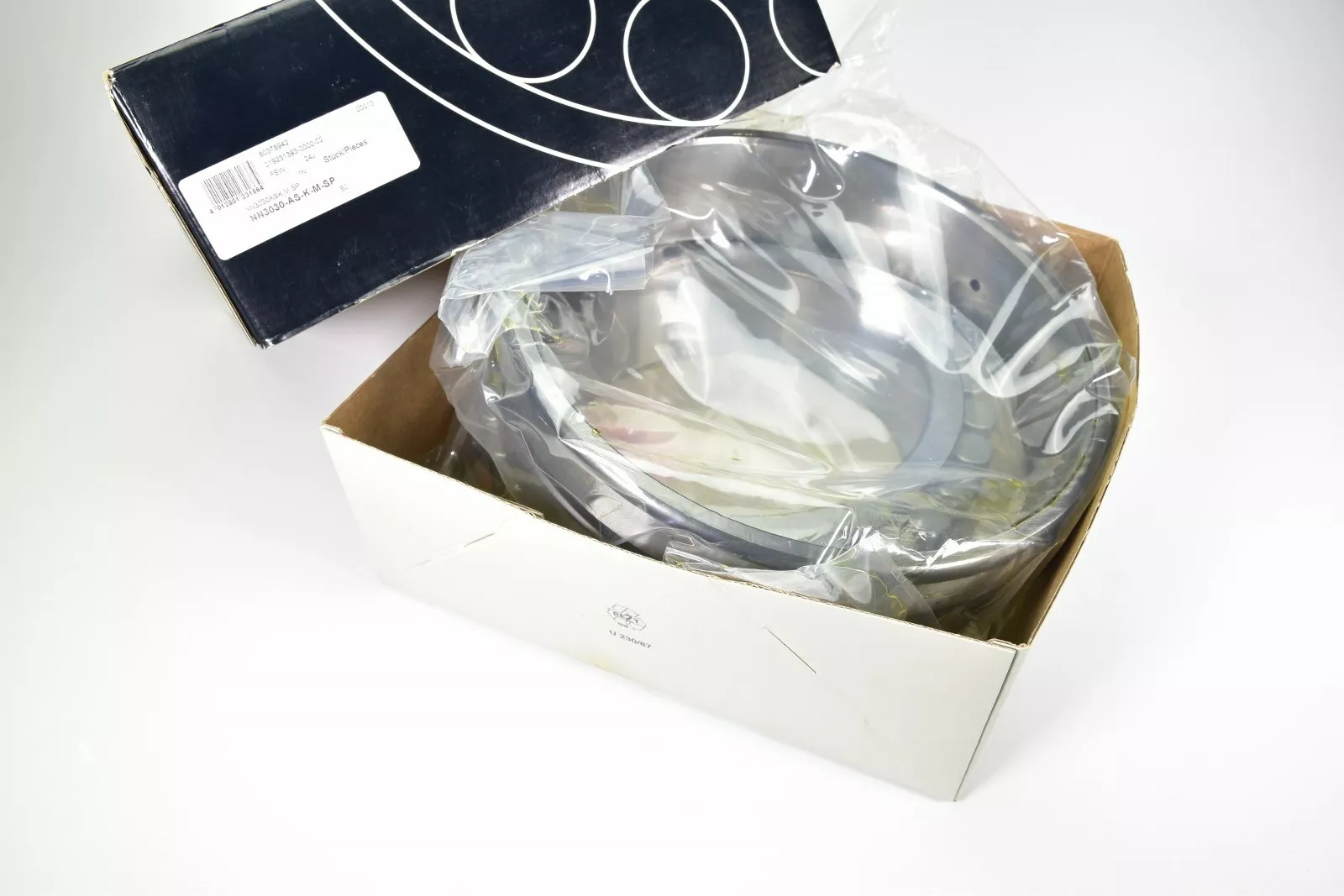

FAG NN3030-AS-K-M-SP轴承
更新日期：2025-02-26 15:58:40
市场价：￥6226.16元
销售价：电话咨询
库存：51套
FAG NN3030-AS-K-M-SP轴承属于超精密圆柱滚子轴承 NN30..-AS-K-M-SP 系列，非定位轴承，双列，带锥孔，锥角1:12，可分离，带保持架。
前缀列表：【NN：双列圆柱滚子轴承（内圈带挡边型）】。后缀列表：【-AS：外圈带润滑孔】【-K：锥孔，锥角 1:12】【-M：滚动体引导，实体黄铜保持架】【-SP：特殊精度等级 SP级，尺寸精度相当于 P5级，旋转精度相当于 P4级】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
N
N
3
0
3
0
-
A
S
-
K
-
M
-
S
P
NN：双列圆柱滚子轴承（内圈带挡边型）
3：宽度系列：3系列
0：直径系列：0系列
30：内径：150 mm
-AS：外圈带润滑孔
-K：锥孔，锥角 1:12
-M：滚动体引导，实体黄铜保持架
-SP：特殊精度等级 SP级，尺寸精度相当于 P5级，旋转精度相当于 P4级
NN：
双列圆柱滚子轴承（内圈带挡边型）
3：
宽度系列：3系列
0：
直径系列：0系列
30：
内径：150 mm
-AS：
外圈带润滑孔
-K：
锥孔，锥角 1:12
-M：
滚动体引导，实体黄铜保持架
-SP：
特殊精度等级 SP级，尺寸精度相当于 P5级，旋转精度相当于 P4级
| 主要尺寸&性能数据 | ||
| d | 150 mm | 内径 |
| D | 225 mm | 外径 |
| B | 56 mm | 宽度 |
| Cr | 335,000 N | 径向额定动载荷 |
| C0r | 590,000 N | 径向额定静载荷 |
| Cur | 73,000 N | 径向疲劳极限载荷 |
| nG Grease | 3,650 1/min | 极限转速-脂润滑 |
| nG Oil | 4,250 1/min | 极限转速-油润滑 |
| 7.92 kg | 重量 | |
| 尺寸参数 | ||
| r1 min | 2.1 mm | 最小倒角尺寸 |
| E | 206 mm | 外圈滚道直径 |
| ns | 9.5 mm | 润滑油槽宽度 |
| ds | 4.8 mm | 润滑孔直径 |
| s | 3.8 mm | 轴向位移 |
| 安装参数 | ||
| da | 172 mm | 轴肩直径 |
| h12 | 轴肩直径公差 | |
| Da | 210 mm | 壳体肩部直径 |
| H12 | 壳体肩部直径公差 | |
| ra1 max | 2.1 mm | 最大凹槽半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 150 °C | 最高工作温度 |
| 保持架 | M | 黄铜保持架 |
| 公差等级 | SP | 公差等级 SP级 |
| 内孔样式 | K | 锥孔 |
| 内部结构 | A | A |
| 径向游隙 | C1 | 1级（C1） |
| 其他型号 | 市场价 | 销售价 | 库存 |
| FAG NN3030-AS-K-M-SP-J15Q轴承 | ￥5443.88元 | - | 35 |
