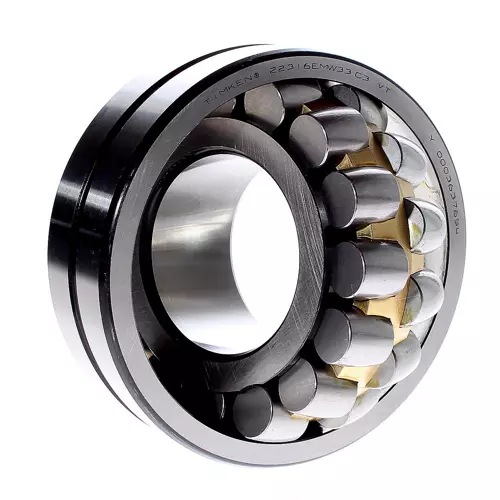

TIMKEN 22316EMW33W22C2轴承尺寸、参数、图纸、互换、价格
2
2
3
1
6
E
M
W
3
3
W
2
2
C
2
2：调心滚子轴承
2：宽度系列：2系列
3：直径系列：3系列
16：公称内径代号，内径：80 mm
E：内部结构优化，负载能力提升
M：滚子引导，机加工黄铜保持架
W33：轴承外圈带油槽和三个润滑油孔
W22：外圈外径公差减小
C2：C2 游隙（小于 CN 游隙）
2：
调心滚子轴承
2：
宽度系列：2系列
3：
直径系列：3系列
16：
公称内径代号，内径：80 mm
E：
内部结构优化，负载能力提升
M：
滚子引导，机加工黄铜保持架
W33：
轴承外圈带油槽和三个润滑油孔
W22：
外圈外径公差减小
C2：
C2 游隙（小于 CN 游隙）
| 技术规格 | |
| 设计单元 | 公制 |
| d - 内径 | 80 mm |
| 轴承净重 |
6.4 Kg 14.1 lb |
| 保持架型式 | EM |
| 保持架材质 | 黄铜 |
| 替代部分 | 22316YMW33W22C2 |
| 尺寸规格 | |
| D - 外径 |
169.993 mm 6.6926 in |
| B” - 内圈宽度 |
58 mm 2.2835 in |
| B - 外圈宽度 |
58 mm 2.2835 in |
| 安装相关尺寸 | |
| R - 内圈倒角半径ˡ¹ˡ |
2 mm 0.080 in |
| r - 外圈倒角半径ˡ²ˡ |
2 mm 0.08 in |
| da - 内圈背衬直径 |
103 mm 4.1000 in |
| Da - 外圈背衬直径 |
153.000 mm 6.000 in |
| 基本额定载荷 | |
| C₀ - 静态径向载荷额定值 |
534000 N 120000 lbf |
| C₁₍₂₎ - 动态径向载荷额定值（双列） |
499000 N 112000 lbf |
| 系数规格 | |
| e - ISO标准系数ˡ³ˡ | 0.33 |
| Y₀ - ISO标准系数ˡ⁴ˡ | 2.01 |
| Y₁ - ISO标准系数ˡ⁵ˡ | 2.06 |
| Y₂ - ISO标准系数ˡ⁶ˡ | 3.06 |
| 参考额定转速（脂润滑） | 3300 rpm |
| 参考额定转速（油润滑）ˡ⁷ˡ | 3800 rpm |
| Cg - 几何因子ˡ⁸ˡ | 0.0638 |
| 其他型号 | 市场价 | 乔峰价 | 库存 |
| TIMKEN 22316EMW33C3轴承 | ￥743.56元 | - | 57 |
| TIMKEN 22316KEMW33C3轴承 | ￥1115.92元 | - | 6 |
| TIMKEN 22316EMW33轴承 | ￥1314.28元 | - | 2 |
| TIMKEN 22316EMW33W800C4轴承 | ￥1736.52元 | - | 3 |
