FAG N305-E-XL-TVP2轴承尺寸、参数、图纸、互换、价格

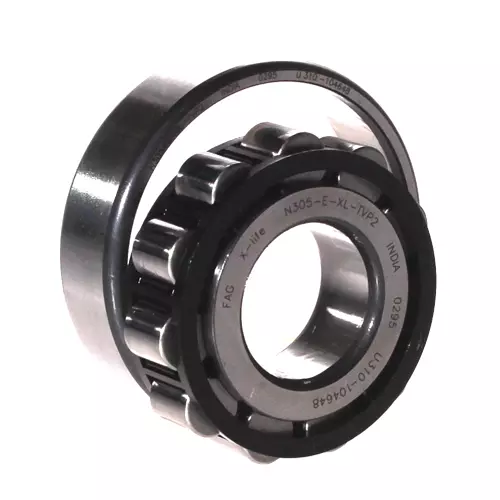

FAG N305-E-XL-TVP2轴承
更新日期：2025-02-26 15:08:25
市场价：￥136.46元
销售价：电话咨询
库存：113套
FAG N305-E-XL-TVP2轴承属于圆柱滚子轴承 N3..-E-TVP2 系列，带保持架，单列，非定位轴承，外圈无挡边，内圈双挡边，N3型。
前缀列表：【N：单列圆柱滚子轴承（内圈双挡边，外圈无挡边）】。后缀列表：【-E：加强型设计】【-XL：X-life 长寿命轴承标记】【-TVP2：玻璃纤维增强尼龙66实体窗式保持架】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
N
3
0
5
-
E
-
X
L
-
T
V
P
2
N：单列圆柱滚子轴承（内圈双挡边，外圈无挡边）
3：直径系列：3系列
05：内径：25 mm
-E：加强型设计
-XL：X-life 长寿命轴承标记
-TVP2：玻璃纤维增强尼龙66实体窗式保持架
N：
单列圆柱滚子轴承（内圈双挡边，外圈无挡边）
3：
直径系列：3系列
05：
内径：25 mm
-E：
加强型设计
-XL：
X-life 长寿命轴承标记
-TVP2：
玻璃纤维增强尼龙66实体窗式保持架
| 主要尺寸&性能数据 | ||
| d | 25 mm | 内径 |
| D | 62 mm | 外径 |
| B | 17 mm | 宽度 |
| Cr | 49,000 N | 径向额定动载荷 |
| C0r | 37,500 N | 径向额定静载荷 |
| Cur | 5,700 N | 径向疲劳极限载荷 |
| nG Grease | 14,100 1/min | 极限转速-脂润滑 |
| nG Oil | 16,500 1/min | 极限转速-油润滑 |
| 0.24 kg | 重量 | |
| 尺寸参数 | ||
| r1 min | 1.1 mm | 最小倒角尺寸 |
| s1 | 1.4 mm | 轴向位移 |
| E | 54 mm | 外圈滚道直径 |
| 安装参数 | ||
| da | 32 mm | 轴肩直径 |
| Da | 55 mm | 壳体肩部直径 |
| ra1 max | 1 mm | 最大凹槽半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 120 °C | 最高工作温度 |
| 保持架 | TVP2 | 尼龙 66 材质实心保持架 |
| 公差等级 | PN | 普通精度 |
| 内部结构 | E | 加强型设计 |
| 径向游隙 | CN | CN 游隙 |
| 其他型号 | 市场价 | 销售价 | 库存 |
| FAG N305-E-TVP2轴承 | ￥142.68元 | - | 2 |
| FAG N305-E-M1轴承 | ￥186.76元 | - | 5 |
