FAG HCM7008-C-T-P4S-UL-XL轴承尺寸、参数、图纸、互换、价格

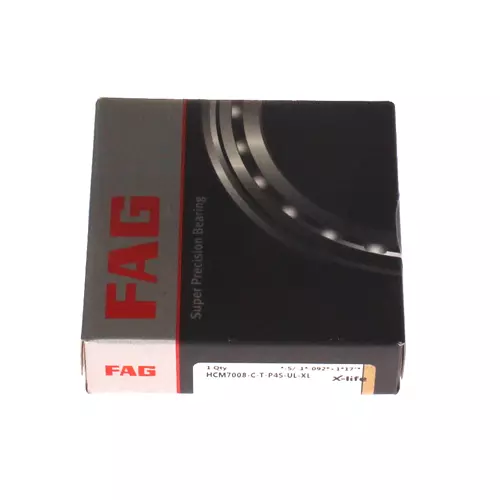

FAG HCM7008-C-T-P4S-UL-XL轴承
更新日期：2025-02-25 21:21:55
市场价：￥3437.4元
销售价：电话咨询
库存：2套
FAG HCM7008-C-T-P4S-UL-XL轴承属于高速主轴轴承 HCM70..-C 系列，已调整，成对或成套安装，接触角α=17°，陶瓷球，公差受限。
前缀列表：【HC：陶瓷小球轴承】【M：X-life高速主轴轴承，内外圈和滚珠是100Cr6钢材质】。后缀列表：【-C：接触角 15°】【-T：外圈引导，酚醛增强纤维层压尼龙窗式保持架】【-P4S：AG标准，P4S级精度，高过 DIN620 标准 P4级】【-U：单个轴承，万能配对】【L：轻预紧】【-XL：X-life 长寿命轴承标记】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
H
C
M
7
0
0
8
-
C
-
T
-
P
4
S
-
U
L
-
X
L
HC：陶瓷小球轴承
M：X-life高速主轴轴承，内外圈和滚珠是100Cr6钢材质
7：角接触球轴承
0：尺寸系列：10系列
08：内径：40 mm
-C：接触角 15°
-T：外圈引导，酚醛增强纤维层压尼龙窗式保持架
-P4S：AG标准，P4S级精度，高过 DIN620 标准 P4级
-U：单个轴承，万能配对
L：轻预紧
-XL：X-life 长寿命轴承标记
HC：
陶瓷小球轴承
M：
X-life高速主轴轴承，内外圈和滚珠是100Cr6钢材质
7：
角接触球轴承
0：
尺寸系列：10系列
08：
内径：40 mm
-C：
接触角 15°
-T：
外圈引导，酚醛增强纤维层压尼龙窗式保持架
-P4S：
AG标准，P4S级精度，高过 DIN620 标准 P4级
-U：
单个轴承，万能配对
L：
轻预紧
-XL：
X-life 长寿命轴承标记
| 主要尺寸&性能数据 | ||
| d | 40 mm | 内径 |
| D | 68 mm | 外径 |
| B | 15 mm | 宽度 |
| Cr | 11,900 N | 径向额定动载荷 |
| C0r | 5,700 N | 径向额定静载荷 |
| Cur | 460 N | 径向疲劳极限载荷 |
| nG Grease | 38,000 1/min | 极限转速-脂润滑 |
| nG Oil | 55,600 1/min | 极限转速-油润滑 |
| 189 g | 重量 | |
| 尺寸参数 | ||
| rmin | 1 mm | 最小倒角尺寸 |
| r1 min | 0.6 mm | 最小倒角尺寸 |
| α | 17 ° | 接触角 |
| 安装参数 | ||
| da | 46 mm | 轴肩直径 |
| da | h12 | 轴肩径向游隙 |
| Da | 62 mm | 外圈肩径 |
| Da | H12 | 外圈径向游隙 |
| ra max | 1 mm | 最大凹槽半径 |
| ra1 max | 0.3 mm | 最大凹槽半径 |
| Etk min | 50.2 mm | 最小喷射节距 |
| Etk max | 52.1 mm | 最大喷射节距 |
| Etk1 min | 47.8 mm | 最小喷射节距 |
| Etk1 max | 52.1 mm | 最大喷射节距 |
| a | 15.8 mm | 压力锥顶点之间的距离 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 100 °C | 最高工作温度 |
| 附加附件 | ||
| FV L | 44 N | 轻预紧 |
| FV M | 117 N | 中预紧 |
| FV H | 245 N | 重预紧 |
| KaE L | 129 N | 轻升力 |
| KaE M | 348 N | 中升力 |
| KaE H | 751 N | 重升力 |
| ca L | 37 N/µm | 轻轴向刚度 |
| ca M | 54 N/µm | 中轴向刚度 |
| ca H | 72 N/µm | 重轴向刚度 |
