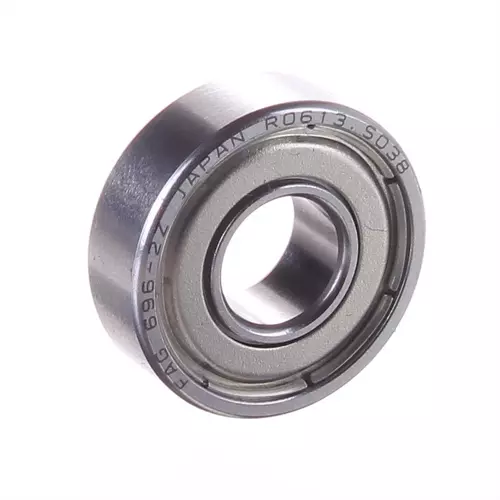

FAG 696-2Z-HLC轴承尺寸、参数、图纸、互换、价格
6
9
6
-
2
Z
-
H
L
C
6：深沟球轴承
9：尺寸系列：19系列
6：内径：6 mm
-2Z：两侧带金属防尘盖
-HLC：工厂产地代码
6：
深沟球轴承
9：
尺寸系列：19系列
6：
内径：6 mm
-2Z：
两侧带金属防尘盖
-HLC：
工厂产地代码
| 主要尺寸&性能数据 | ||
| d | 6 mm | 内径 |
| D | 15 mm | 外径 |
| B | 5 mm | 宽度 |
| Cr | 1,340 N | 径向额定动载荷 |
| C0r | 517 N | 径向额定静载荷 |
| Cur | 14.1 N | 径向疲劳极限载荷 |
| nG | 57,000 1/min | 极限转速 |
| 4 g | 重量 | |
| 尺寸参数 | ||
| rmin | 0.2 mm | 最小倒角尺寸 |
| D2 | 13 mm | 外圈口径 |
| d2 | 7.5 mm | 内圈口径 |
| 安装参数 | ||
| da min | 7.4 mm | 轴肩最小直径 |
| Da max | 13.6 mm | 壳肩最大直径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 120 °C | 最高工作温度 |
| 系数 | ||
| f | 13 | 计算系数 |
