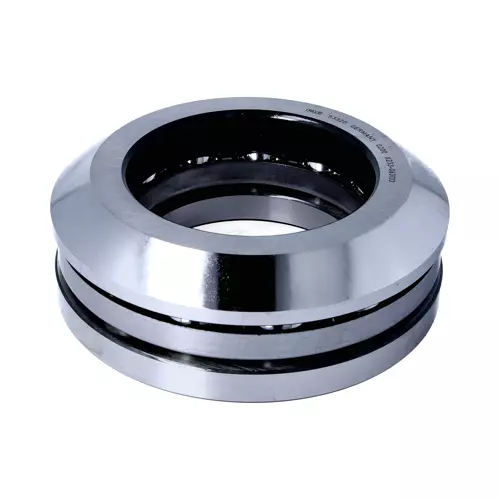

FAG 53320轴承尺寸、参数、图纸、互换、价格
5
3
3
2
0
5：推力球轴承
3：宽度系列：3系列
3：直径系列：3系列
20：内径：100 mm
5：
推力球轴承
3：
宽度系列：3系列
3：
直径系列：3系列
20：
内径：100 mm
| 主要尺寸&性能数据 | ||
| d | 100 mm | 轴垫圈内径 |
| D | 170 mm | 外壳垫圈外径 |
| T | 59.2 mm | 高度 |
| Ca | 238,000 N | 基本额定动载荷，轴向 |
| C0a | 580,000 N | 基本额定静载荷，轴向 |
| Cua | 23,200 N | 极限疲劳载荷，轴向 |
| nG | 1,970 1/min | 极限转速 |
| nϑr | 3,650 1/min | 参考转速 |
| 4.868 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 1.5 mm | 最小倒角尺寸 |
| D1 | 103 mm | 外壳垫圈内径 |
| d1 | 170 mm | 轴垫圈外径 |
| R | 125 mm | 球形壳体垫圈半径 |
| A | 46 mm | 中心点距离 |
| T1 | 64 mm | 座垫圈高度 |
| 安装参数 | ||
| da min | 142 mm | 轴肩最小直径 |
| Da max | 135 mm | 壳肩最大直径 |
| ra max | 1.5 mm | 最大填充半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 150 °C | 最高工作温度 |
| 系数 | ||
| A | 1.9 | 最小负载系数 |
| 附加附件 | ||
| U320 | 座垫圈 | |
| 保持架 | J | 钢板 |
| 公差等级 | PN | 普通精度 |
