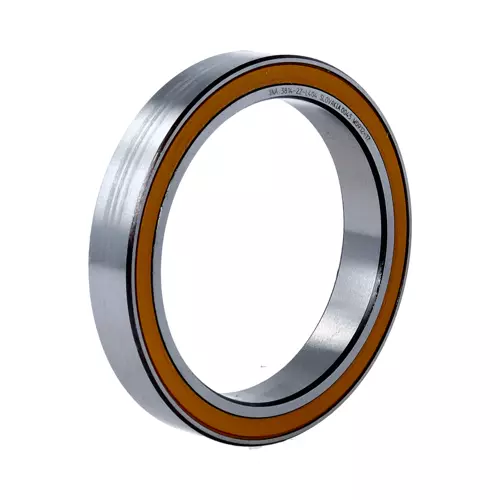

FAG 3814-2Z轴承尺寸、参数、图纸、互换、价格
3
8
1
4
-
2
Z
3：双列角接触球轴承
8：尺寸系列：18系列
14：内径：70 mm
-2Z：两侧带金属防尘盖
3：
双列角接触球轴承
8：
尺寸系列：18系列
14：
内径：70 mm
-2Z：
两侧带金属防尘盖
| 主要尺寸&性能数据 | ||
| d | 70 mm | 内径 |
| D | 90 mm | 外径 |
| B | 15 mm | 宽度 |
| Cr | 18,800 N | 径向额定动载荷 |
| C0r | 23,200 N | 径向额定静载荷 |
| Cur | 1,310 N | 径向疲劳极限载荷 |
| nG | 5,700 1/min | 极限转速 |
| nϑr | 4,050 1/min | 参考转速 |
| 0.205 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 0.6 mm | 最小倒角尺寸 |
| D2 | 86.3 mm | 外圈口径 |
| d2 | 76.6 mm | 内径内圈 |
| a | 43.6 mm | 压力锥顶点之间的距离 |
| α | 25 ° | 接触角 |
| 安装参数 | ||
| da min | 73.2 mm | 轴肩最小直径 |
| Da max | 86.8 mm | 壳肩最大直径 |
| ra max | 0.6 mm | 最大倒角半径 |
| 工作温度 | ||
| Tmin | -20 °C | 最低工作温度 |
| Tmax | 100 °C | 最高工作温度 |
