FAG 3311-BD-XL-2Z-TVH轴承尺寸、参数、图纸、互换、价格

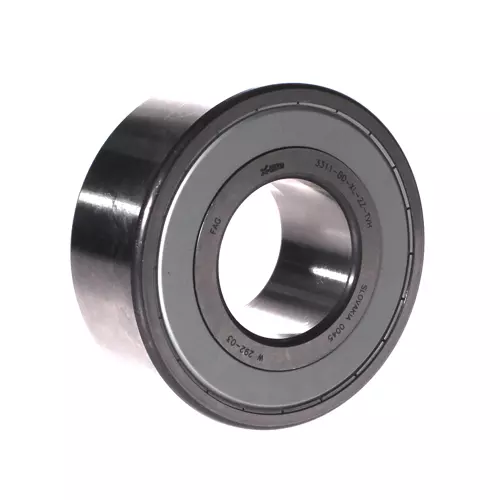

FAG 3311-BD-XL-2Z-TVH轴承
更新日期：2025-01-22 12:22:28
市场价：￥582.32元
销售价：电话咨询
库存：14套
FAG 3311-BD-XL-2Z-TVH轴承属于双列角接触球轴承 33..-BD-XL-2Z 系列，X-life 品质，带防尘盖，带钢板保持架。
后缀列表：【-BD：改进的内部结构，接触角25°，没有装球缺口，D：未知代号】【-XL：X-life 长寿命轴承标记】【-2Z：两侧带间隙式金属防尘盖】【-TVH：滚动体引导，卡爪式聚酰胺实体保持架】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
3
3
1
1
-
B
D
-
X
L
-
2
Z
-
T
V
H
3：角接触球轴承
3：直径系列：3系列
11：内径代号，内径：55 mm
-BD：改进的内部结构，接触角25°，没有装球缺口，D：未知代号
-XL：X-life 长寿命轴承标记
-2Z：两侧带间隙式金属防尘盖
-TVH：滚动体引导，卡爪式聚酰胺实体保持架
3：
角接触球轴承
3：
直径系列：3系列
11：
内径代号，内径：55 mm
-BD：
改进的内部结构，接触角25°，没有装球缺口，D：未知代号
-XL：
X-life 长寿命轴承标记
-2Z：
两侧带间隙式金属防尘盖
-TVH：
滚动体引导，卡爪式聚酰胺实体保持架
| 主要尺寸&性能数据 | ||
| d | 55 mm | 内径 |
| D | 120 mm | 外径 |
| B | 49.2 mm | 宽度 |
| Cr | 116,000 N | 径向额定动载荷 |
| C0r | 88,000 N | 径向额定静载荷 |
| Cur | 6,100 N | 径向疲劳极限载荷 |
| nG | 4,350 1/min | 极限转速 |
| nϑr | 5,900 1/min | 参考转速 |
| 2.34 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 2 mm | 最小倒角尺寸 |
| D2 | 106.8 mm | 外圈口径 |
| d2 | 76.4 mm | 内径内圈 |
| a | 71.4 mm | 压力锥顶点之间的距离 |
| α | 30 ° | 接触角 |
| 安装参数 | ||
| da min | 66 mm | 轴肩最小直径 |
| Da max | 109 mm | 壳肩最大直径 |
| ra max | 2 mm | 最大倒角半径 |
| 工作温度 | ||
| Tmin | -20 °C | 最低工作温度 |
| Tmax | 120 °C | 最高工作温度 |
