FAG 32020-X-XL-DF-A220-270轴承尺寸、参数、图纸、互换、价格

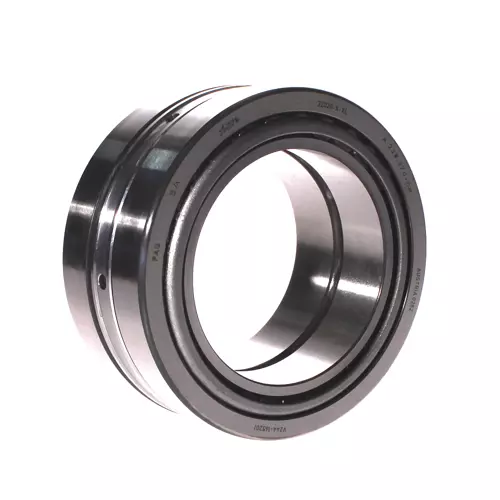

FAG 32020-X-XL-DF-A220-270轴承
更新日期：2025-02-20 14:39:25
市场价：￥2085.18元
销售价：电话咨询
库存：5套
FAG 32020-X-XL-DF-A220-270轴承属于圆锥滚子轴承组 320..-DF 系列，X 型配对。
后缀列表：【-X：外部尺寸与国际标准一致】【-XL：X-life 长寿命轴承标记】【-DF：面对面配对】【-A220-270：特殊轴向游隙，220 - 270μm】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
3
2
0
2
0
-
X
-
X
L
-
D
F
-
A
2
2
0
-
2
7
0
3：圆锥滚子轴承
2：宽度系列：2系列
0：直径系列：0系列
20：内径：100 mm
-X：外部尺寸与国际标准一致
-XL：X-life 长寿命轴承标记
-DF：面对面配对
-A220-270：特殊轴向游隙，220 - 270μm
3：
圆锥滚子轴承
2：
宽度系列：2系列
0：
直径系列：0系列
20：
内径：100 mm
-X：
外部尺寸与国际标准一致
-XL：
X-life 长寿命轴承标记
-DF：
面对面配对
-A220-270：
特殊轴向游隙，220 - 270μm
| 主要尺寸&性能数据 | ||
| d | 100 mm | 内径 |
| D | 150 mm | 外径 |
| 2B | 64 mm | 内圈总宽度 |
| 2T | 64 mm | 外圈总宽度 |
| Cr | 350,000 N | 径向额定动载荷 |
| C0r | 570,000 N | 径向额定静载荷 |
| Cur | 89,000 N | 径向疲劳极限载荷 |
| nG | 4,950 1/min | 极限转速 |
| nϑr | 2,900 1/min | 热速度额定值 |
| 3.945 kg | 重量 | |
| 尺寸参数 | ||
| r3, 4 min | 1.5 mm | 外圈背面最小倒角尺寸 |
| A | 16 mm | 垫片宽度 |
| 安装参数 | ||
| da max | 109 mm | 轴肩最大直径 |
| Da min | 134 mm | 最小壳体肩部直径 |
| Da max | 141 mm | 壳肩最大直径 |
| Ca min | 6 mm | 最小轴向间距 |
| rb max | 1.5 mm | 最大外壳圆角半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 120 °C | 最高工作温度 |
| 系数 | ||
| e | 0.46 | 与 X-Y 适配的 Fa/Fr 限值 |
| Y1 | 1.47 | 动态轴向载荷系数 |
| Y2 | 2.19 | 动态轴向载荷系数 |
| Y | 1.44 | 静态轴向载荷系数 |
