FAG 222SM90-TVPA轴承尺寸、参数、图纸、互换、价格

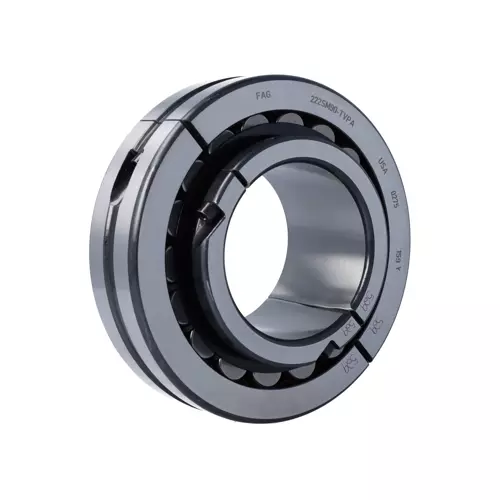

FAG 222SM90-TVPA轴承
更新日期：2025-02-24 12:16:14
市场价：￥14930元
销售价：电话咨询
库存：1套
FAG 222SM90-TVPA轴承属于调心滚子轴承 222SM 系列，剖分式调心滚子轴承。
后缀列表：【-：分隔符】【TVPA：外圈引导，玻璃纤维增强尼龙66窗式保持架】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
2
2
2
S
M
9
0
-
T
V
P
A
2：调心滚子轴承
2：宽度系列：2系列
2：直径系列：2系列
SM：SM：剖分式调心滚子轴承
90：内径：90 mm
-：分隔符
TVPA：外圈引导，玻璃纤维增强尼龙66窗式保持架
2：
调心滚子轴承
2：
宽度系列：2系列
2：
直径系列：2系列
SM：
SM：剖分式调心滚子轴承
90：
内径：90 mm
-：
分隔符
TVPA：
外圈引导，玻璃纤维增强尼龙66窗式保持架
| 主要尺寸&性能数据 | ||
| d | 90 mm | 内径 |
| D | 180 mm | 外径 |
| C | 46 mm | 外圈宽度 |
| Cr | 285,000 N | 径向额定动载荷 |
| C0r | 360,000 N | 径向额定静载荷 |
| Cur | 33,000 N | 径向疲劳极限载荷 |
| nG | 1,820 1/min | 极限转速 |
| Fa max | 7,600 N | 最大轴向载荷 |
| 7 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 2.1 mm | 最小倒角尺寸 |
| d1 | 90 mm | 内径 IR/WS |
| B | 76 mm | 内圈宽度 |
| 安装参数 | ||
| Mi | 14 Nm | 夹紧螺钉拧紧力矩 |
| Ma | 14 Nm | 夹紧螺钉拧紧力矩 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 120 °C | 最高工作温度 |
| 系数 | ||
| e | 0.23 | 与 X-Y 适配的 Fa/Fr 限值 |
| Y1 | 2.9 | 动态轴向载荷系数 |
| Y2 | 4.31 | 动态轴向载荷系数 |
| Y | 2.83 | 静态轴向载荷系数 |
| 附加附件 | ||
| 22220K | 轴承型号 | |
| H320 | 紧定套 | |
| SNV180 | 外壳 | |
