FAG 234416-M-SP轴承尺寸、参数、图纸、互换、价格

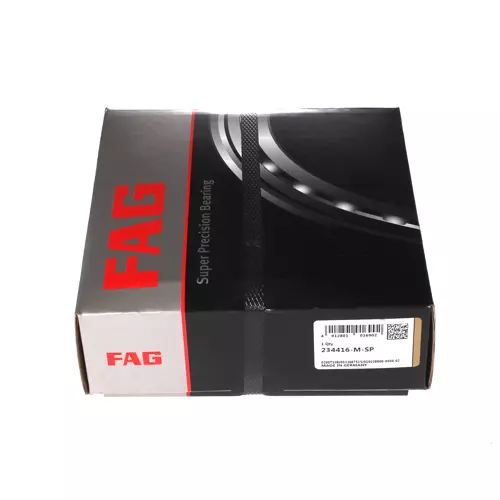

FAG 234416-M-SP轴承
更新日期：2025-02-26 18:08:34
市场价：￥4190.69元
销售价：电话咨询
库存：105套
FAG 234416-M-SP轴承属于轴向角接触球轴承 2344 系列，双向，可分离，公差受限。
前缀列表：【2：双向推力角接触球轴承】【3：公称接触角 60°】【4：直径系列：0系列】【4：内径小径型】。后缀列表：【-M：滚动体引导，实体黄铜保持架】【-SP：特殊精度等级 SP级，尺寸精度相当于 P5级，旋转精度相当于 P4级】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
2
3
4
4
1
6
-
M
-
S
P
2：双向推力角接触球轴承
3：公称接触角 60°
4：直径系列：0系列
4：内径小径型
16：内径代号，内径：80mm
-M：滚动体引导，实体黄铜保持架
-SP：特殊精度等级 SP级，尺寸精度相当于 P5级，旋转精度相当于 P4级
2：
双向推力角接触球轴承
3：
公称接触角 60°
4：
直径系列：0系列
4：
内径小径型
16：
内径代号，内径：80mm
-M：
滚动体引导，实体黄铜保持架
-SP：
特殊精度等级 SP级，尺寸精度相当于 P5级，旋转精度相当于 P4级
| 主要尺寸&性能数据 | ||
| d | 80 mm | 内径 |
| D | 125 mm | 外径 |
| B | 54 mm | 宽度 |
| C | 27 mm | 外圈宽度 |
| Ca | 57,000 N | 基本额定动载荷，轴向 |
| C0a | 173,000 N | 基本额定静载荷，轴向 |
| Cua | 15,700 N | 极限疲劳载荷，轴向 |
| nG Grease | 4,500 1/min | 极限转速-脂润滑 |
| nG Oil | 6,000 1/min | 极限转速-油润滑 |
| 2.155 kg | 重量 | |
| 尺寸参数 | ||
| d1 | 110 mm | 轴垫圈撕裂直径 |
| B1 | 13.5 mm | 圆盘高度 |
| rmin | 1.1 mm | 最小倒角尺寸 |
| r1 min | 0.3 mm | 最小倒角尺寸 |
| ds | 3.2 mm | 润滑孔直径 |
| ns | 6.5 mm | 润滑油槽宽度 |
| 安装参数 | ||
| da | 98.5 mm | 轴肩直径 |
| da | h12 | 轴肩径向游隙 |
| Da | 117 mm | 外圈肩径 |
| Da | H12 | 外圈径向游隙 |
| ra max | 1.1 mm | 最大凹槽半径 |
| ra1 max | 0.3 mm | 最大凹槽半径 |
| α | 60 ° | 接触角 |
| a | 207 mm | 压力锥顶点之间的距离 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 150 °C | 最高工作温度 |
| 附加附件 | ||
| ca | 640 N/µm | 拉压刚度 |
| KaE | 1,140 N | 升力 |
| Fv | 400 N | 预紧 |
