FAG 3213-BD-XL-2HRS-TVH轴承尺寸、参数、图纸、互换、价格

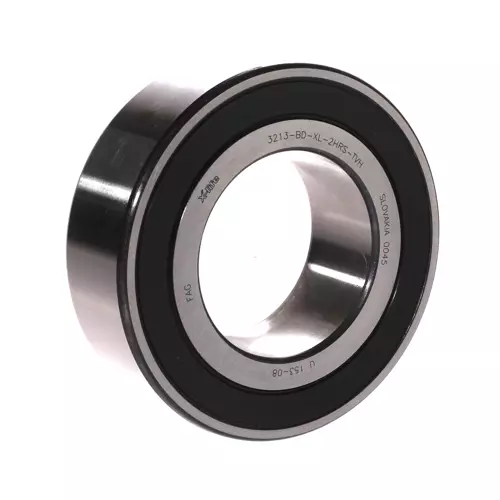

FAG 3213-BD-XL-2HRS-TVH轴承
更新日期：2025-01-23 11:15:53
市场价：￥1257.01元
销售价：电话咨询
库存：10套
FAG 3213-BD-XL-2HRS-TVH轴承属于双列角接触球轴承 32..-BD-XL-2HRS-TVH 系列，X-life 品质，带密封，塑料保持架。
后缀列表：【-BD：改进的内部结构，接触角25°，没有装球缺口，D：未知代号】【-XL：X-life 长寿命轴承标记】【-2HRS：两侧带接触式丁腈橡胶密封件】【-TVH：滚动体引导，卡爪式聚酰胺实体保持架】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
3
2
1
3
-
B
D
-
X
L
-
2
H
R
S
-
T
V
H
3：双列角接触球轴承
2：尺寸系列：02系列
13：内径：65 mm
-BD：改进的内部结构，接触角25°，没有装球缺口，D：未知代号
-XL：X-life 长寿命轴承标记
-2HRS：两侧带接触式丁腈橡胶密封件
-TVH：滚动体引导，卡爪式聚酰胺实体保持架
3：
双列角接触球轴承
2：
尺寸系列：02系列
13：
内径：65 mm
-BD：
改进的内部结构，接触角25°，没有装球缺口，D：未知代号
-XL：
X-life 长寿命轴承标记
-2HRS：
两侧带接触式丁腈橡胶密封件
-TVH：
滚动体引导，卡爪式聚酰胺实体保持架
| 主要尺寸&性能数据 | ||
| d | 65 mm | 内径 |
| D | 120 mm | 外径 |
| B | 38.1 mm | 宽度 |
| Cr | 86,000 N | 径向额定动载荷 |
| C0r | 77,000 N | 径向额定静载荷 |
| Cur | 5,300 N | 径向疲劳极限载荷 |
| nG | 4,300 1/min | 极限转速 |
| 1.63 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 1.5 mm | 最小倒角尺寸 |
| D2 | 110.1 mm | 外圈口径 |
| d2 | 85.3 mm | 内径内圈 |
| a | 70.6 mm | 压力锥顶点之间的距离 |
| α | 30 ° | 接触角 |
| 安装参数 | ||
| da min | 74 mm | 轴肩最小直径 |
| Da max | 111 mm | 壳肩最大直径 |
| ra max | 1.5 mm | 最大倒角半径 |
| 工作温度 | ||
| Tmin | -20 °C | 最低工作温度 |
| Tmax | 100 °C | 最高工作温度 |
