FAG 23234-E1-XL-K-TVPB-C3轴承尺寸、参数、图纸、互换、价格

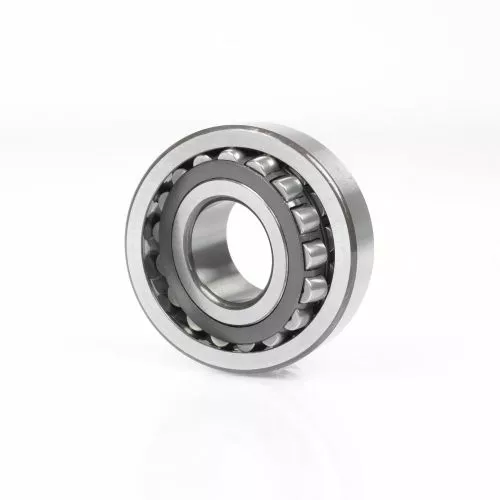

FAG 23234-E1-XL-K-TVPB-C3轴承
更新日期：2025-02-22 10:37:47
市场价：￥10577.66元
销售价：电话咨询
库存：2套
FAG 23234-E1-XL-K-TVPB-C3轴承属于调心滚子轴承 232..-E1-K 系列，主要尺寸符合 DIN 635-2 标准，带锥孔，锥角1:12。
后缀列表：【-E1：加强型设计，不带中档圈，载荷提升】【-XL：X-life 长寿命轴承标记】【-K：锥孔，锥角 1:12】【-TVPB：内圈引导，玻璃纤维增强尼龙66窗式保持架】【-C3：C3 游隙（大于 CN 游隙）】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
2
3
2
3
4
-
E
1
-
X
L
-
K
-
T
V
P
B
-
C
3
2：调心滚子轴承
3：宽度系列：3系列
2：直径系列：2系列
34：内径：170 mm
-E1：加强型设计，不带中档圈，载荷提升
-XL：X-life 长寿命轴承标记
-K：锥孔，锥角 1:12
-TVPB：内圈引导，玻璃纤维增强尼龙66窗式保持架
-C3：C3 游隙（大于 CN 游隙）
2：
调心滚子轴承
3：
宽度系列：3系列
2：
直径系列：2系列
34：
内径：170 mm
-E1：
加强型设计，不带中档圈，载荷提升
-XL：
X-life 长寿命轴承标记
-K：
锥孔，锥角 1:12
-TVPB：
内圈引导，玻璃纤维增强尼龙66窗式保持架
-C3：
C3 游隙（大于 CN 游隙）
| 主要尺寸&性能数据 | ||
| d | 170 mm | 内径 |
| D | 310 mm | 外径 |
| B | 110 mm | 宽度 |
| Cr | 1,640,000 N | 径向额定动载荷 |
| C0r | 2,170,000 N | 径向额定静载荷 |
| Cur | 168,000 N | 径向疲劳极限载荷 |
| nG | 2,090 1/min | 极限转速 |
| nϑr | 1,160 1/min | 参考转速 |
| 33.492 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 4 mm | 最小倒角尺寸 |
| D1 | 267.4 mm | 外圈内径 |
| d2 | 199.8 mm | 内圈滚道直径 |
| ds | 8 mm | 润滑孔直径 |
| ns | 15 mm | 润滑油槽宽度 |
| 安装参数 | ||
| da min | 187 mm | 轴肩最小直径 |
| Da max | 293 mm | 壳肩最大直径 |
| ra max | 3 mm | 最大凹槽半径 |
| Ba min | 18 mm | 套筒最小空腔宽度 |
| da max | 199 mm | 轴肩最大直径 |
| db min | 185 mm | 套筒最小空腔直径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 120 °C | 最高工作温度 |
| 系数 | ||
| e | 0.33 | 与 X-Y 适配的 Fa/Fr 限值 |
| Y1 | 2.03 | 动态轴向载荷系数 |
| Y2 | 3.02 | 动态轴向载荷系数 |
| Y | 1.98 | 静态轴向载荷系数 |
| 附加附件 | ||
| H2334 | 紧定套 | |
| AH3234G | 退卸套 | |
