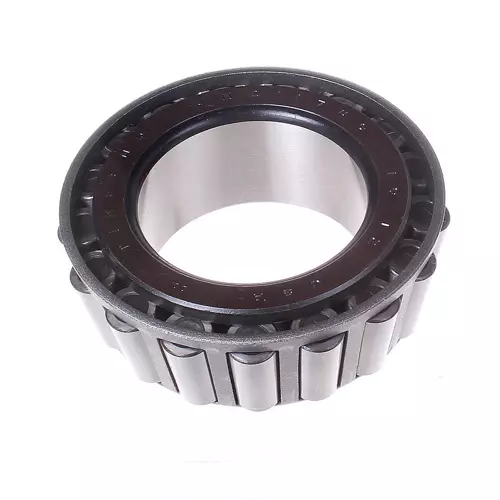

TIMKEN JH211749-N0000轴承尺寸、参数、图纸、互换、价格
J
H
2
1
1
7
4
9
-
N
0
0
0
0
J：J 系列，公制尺寸圆锥滚子轴承
H：重型承载
2：24º < 锥角 < 25º30'
117：内径范围：2-3 in
49：部件代号，49表示内圈，内圈基本代号：211749
-N：装配号
00：0：TIMKEN轴承代码，0：ABMA 英制公差精度 0级，即ISO 4级
00：材料代码，代号：00
J：
J 系列，公制尺寸圆锥滚子轴承
H：
重型承载
2：
24º < 锥角 < 25º30'
117：
内径范围：2-3 in
49：
部件代号，49表示内圈，内圈基本代号：211749
-N：
装配号
00：
0：TIMKEN轴承代码，0：ABMA 英制公差精度 0级，即ISO 4级
00：
材料代码，代号：00
| 技术规格 | |
| 系列 | H₂11700 |
| 锥体零件号 | JH₂11749 |
| 设计单元 | 公制 |
| 保持架型式 | 冲压钢 |
| C₁ - 动态径向载荷额定值（双列，100万转）ˡ¹ˡ |
388000 N 87300 lbf |
| C₉₀₍₂₎ - 动态径向载荷额定值（双列，9000万转）ˡ²ˡ |
101000 N 22600 lbf |
| 完整的Timken零件号 | H₂11700 |
| 尺寸规格 | |
| d - 锥体孔径 |
65 mm 2.5591 in |
| B - 锥体宽度 |
38.500 mm 1.5157 in |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ³ˡ |
3.05 mm 0.12 in |
| da - 锥体正面背衬直径 |
74 mm 2.91 in |
| db - 锥体背面背衬直径 |
80 mm 3.15 in |
| Ab - 保持架锥体正面游隙 |
4.1 mm 0.16 in |
| Aa - 保持架锥体背面游隙 |
0.5 mm 0.02 in |
| a - 有效中心位置ˡ⁴ˡ |
-10.8 mm -0.42 in |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁵ˡ |
57800 N 13000 lbf |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁶ˡ |
223000 N 50100 lbf |
| C₀ - 静态径向载荷额定值 |
283000 N 63600 lbf |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁷ˡ |
33400 N 7500 lbf |
| 系数 | |
| K - 系数ˡ⁸ˡ | 1.73 |
| G₁ - 发热系数（滚子滚道） | 94 |
| G₂ - 发热系数（挡边-滚子端） | 22.5 |
| Cg - 几何因子ˡ⁹ˡ | 0.0764 |
| 其他型号 | 市场价 | 乔峰价 | 库存 |
| TIMKEN JH211749-99401轴承 | ￥501.12元 | - | 120 |
| TIMKEN JH211749-C0000轴承 | ￥2053.2元 | - | 6 |
