FAG 230SM110-MA轴承尺寸、参数、图纸、互换、价格
2
3
0
S
M
1
1
0
-
M
A
2：调心滚子轴承
3：宽度系列：3系列
0：直径系列：0系列

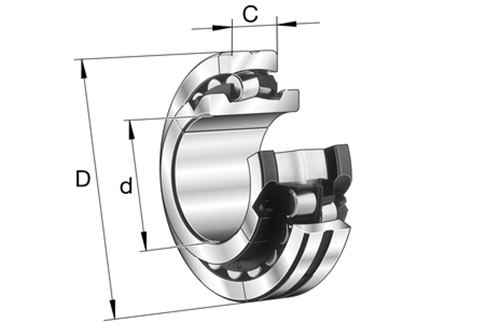

SM：SM：剖分式调心滚子轴承
110：内径：110 mm
-MA：外圈引导，实体黄铜保持架
2：
调心滚子轴承
3：
宽度系列：3系列
0：
直径系列：0系列
SM：
SM：剖分式调心滚子轴承
110：
内径：110 mm
-MA：
外圈引导，实体黄铜保持架

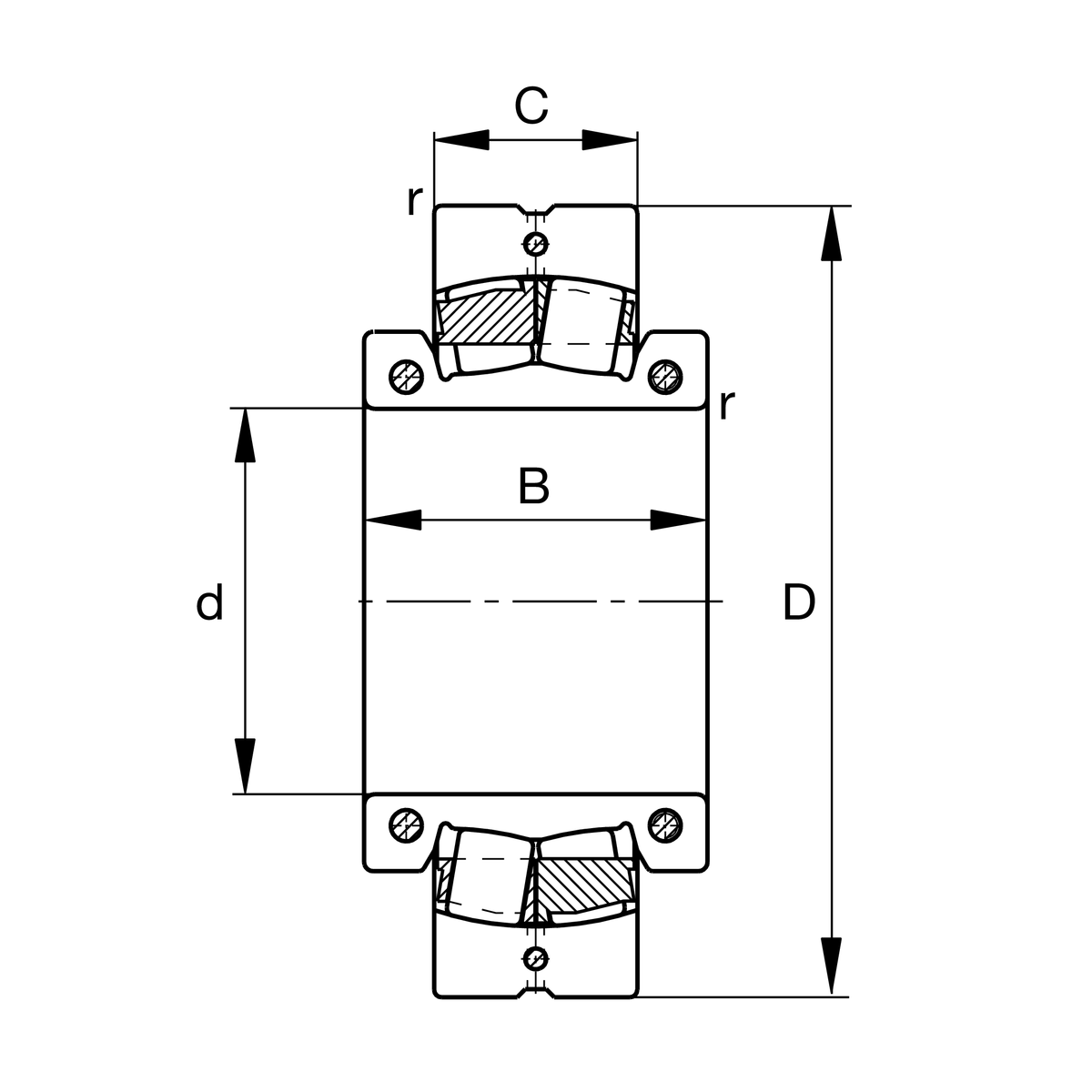

| 主要尺寸&性能数据 | ||
| d | 110 mm | 内径 |
| D | 180 mm | 外径 |
| C | 46 mm | 外圈宽度 |
| Cr | 270,000 N | 径向额定动载荷 |
| C0r | 385,000 N | 径向额定静载荷 |
| Cur | 30,500 N | 径向疲劳极限载荷 |
| nG | 1,460 1/min | 极限转速 |
| Fa max | 7,600 N | 最大轴向载荷 |
| 7.161 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 2 mm | 最小倒角尺寸 |
| d1 | 110 mm | 内径 IR/WS |
| B | 86 mm | 内圈宽度 |
| 安装参数 | ||
| Mi | 14 Nm | 夹紧螺钉拧紧力矩 |
| Ma | 4 Nm | 夹紧螺钉拧紧力矩 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 200 °C | 最高工作温度 |
| 系数 | ||
| e | 0.23 | 与 X-Y 适配的 Fa/Fr 限值 |
| Y1 | 2.9 | 动态轴向载荷系数 |
| Y2 | 4.31 | 动态轴向载荷系数 |
| Y | 2.83 | 静态轴向载荷系数 |
| 附加附件 | ||
| 23024K | 轴承型号 | |
| H3024 | 紧定套 | |
| S3024-H | 外壳 | |
