FAG 222S.508轴承尺寸、参数、图纸、互换、价格
2
2
2
S
-
5
0
8
2：调心滚子轴承
2：宽度系列：2系列
2：直径系列：2系列
S-：S.：剖分式调心滚子轴承
508：公制内径代号：508 mm
2：
调心滚子轴承
2：
宽度系列：2系列
2：
直径系列：2系列
S-：
S.：剖分式调心滚子轴承
508：
公制内径代号：508 mm

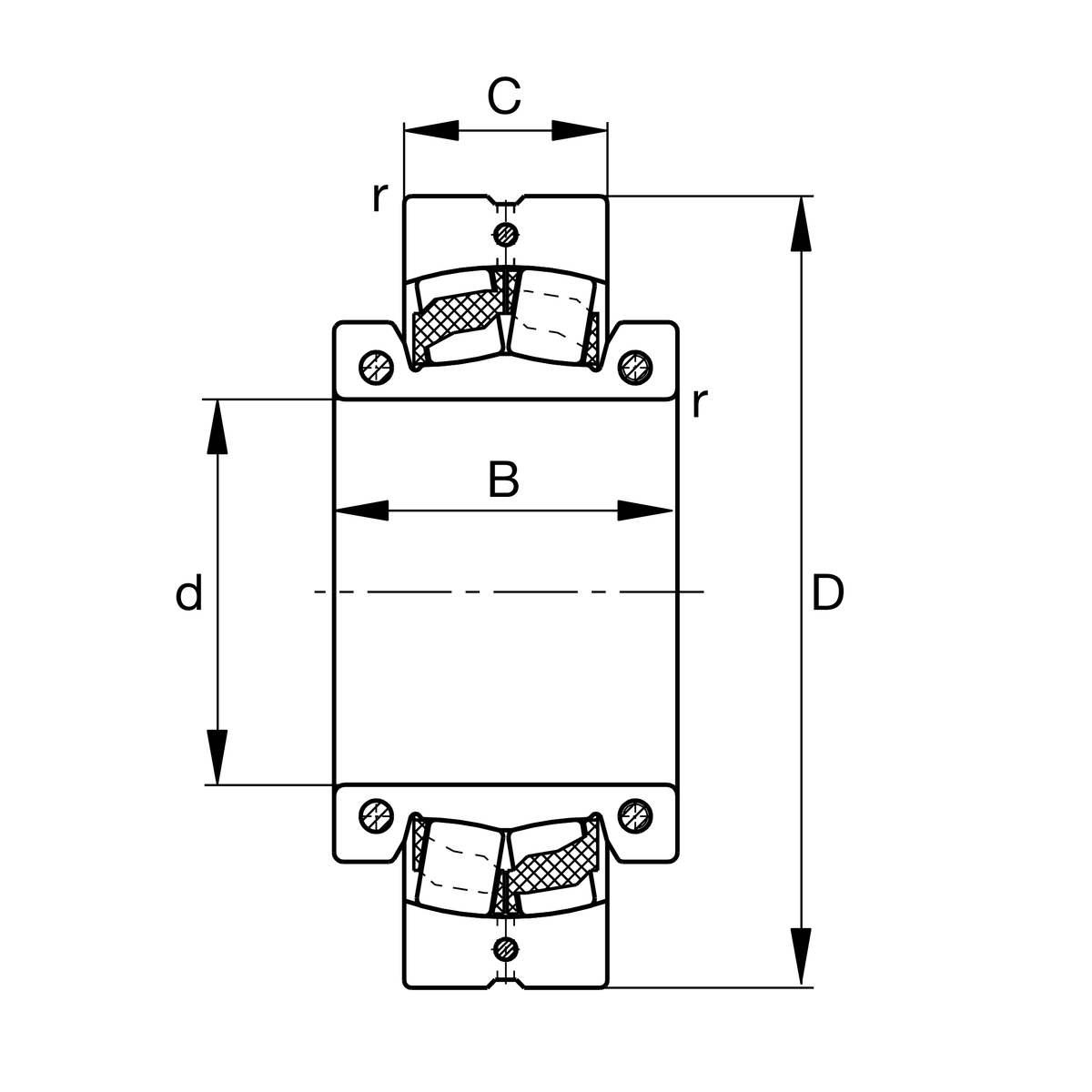

| 主要尺寸&性能数据 | ||
| d | 139.7 mm | 内径 |
| D | 290 mm | 外径 |
| C | 80 mm | 外圈宽度 |
| Cr | 850,000 N | 径向额定动载荷 |
| C0r | 1,190,000 N | 径向额定静载荷 |
| Cur | 86,000 N | 径向疲劳极限载荷 |
| nG | 1,020 1/min | 极限转速 |
| Fa max | 22,200 N | 最大轴向载荷 |
| 31.9 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 3 mm | 最小倒角尺寸 |
| B | 124 mm | 内圈宽度 |
| 安装参数 | ||
| Mi | 69 Nm | 夹紧螺钉拧紧力矩 |
| Ma | 35 Nm | 夹紧螺钉拧紧力矩 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 200 °C | 最高工作温度 |
| 系数 | ||
| e | 0.25 | 与 X-Y 适配的 Fa/Fr 限值 |
| Y1 | 2.69 | 动态轴向载荷系数 |
| Y2 | 4 | 动态轴向载荷系数 |
| Y | 2.63 | 静态轴向载荷系数 |
| 附加附件 | ||
| 22232K | 轴承型号 | |
| H3132X508 | 紧定套 | |
| SNV290 | 外壳 | |
