FAG 22308-E1-XL-T41A轴承尺寸、参数、图纸、互换、价格

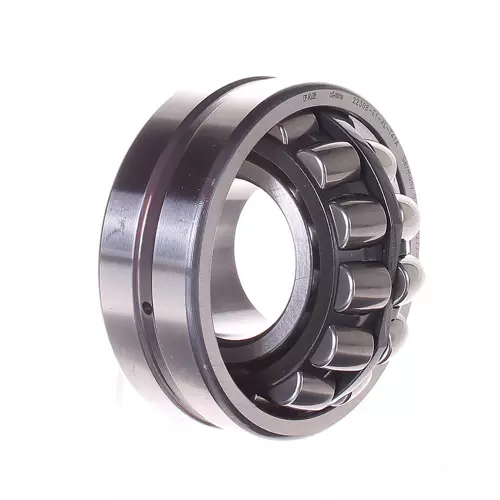

FAG 22308-E1-XL-T41A轴承
更新日期：2025-02-22 10:10:00
市场价：￥681.35元
销售价：电话咨询
库存：3套
FAG 22308-E1-XL-T41A轴承属于调心滚子轴承 223..-E1-XL-T41A 系列，与保持架导向环对称。
后缀列表：【-E1：加强型设计，不带中档圈，载荷提升】【-XL：X-life 长寿命轴承标记】【-T41A：振动筛用调心滚子轴承（C4游隙），老代号：C4.F80】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
2
2
3
0
8
-
E
1
-
X
L
-
T
4
1
A
2：调心滚子轴承
2：宽度系列：2系列
3：直径系列：3系列
08：内径：40 mm
-E1：加强型设计，不带中档圈，载荷提升
-XL：X-life 长寿命轴承标记
-T41A：振动筛用调心滚子轴承（C4游隙），老代号：C4.F80
2：
调心滚子轴承
2：
宽度系列：2系列
3：
直径系列：3系列
08：
内径：40 mm
-E1：
加强型设计，不带中档圈，载荷提升
-XL：
X-life 长寿命轴承标记
-T41A：
振动筛用调心滚子轴承（C4游隙），老代号：C4.F80
| 主要尺寸&性能数据 | ||
| d | 40 mm | 内径 |
| D | 90 mm | 外径 |
| B | 33 mm | 宽度 |
| Cr | 156,000 N | 径向额定动载荷 |
| C0r | 149,000 N | 径向额定静载荷 |
| Cur | 13,500 N | 径向疲劳极限载荷 |
| nG | 7,600 1/min | 极限转速 |
| nϑr | 5,500 1/min | 参考转速 |
| 1.042 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 1.5 mm | 最小倒角尺寸 |
| D1 | 76 mm | 外圈内径 |
| d2 | 52.4 mm | 内圈滚道直径 |
| ds | 3.2 mm | 润滑孔直径 |
| ns | 6.5 mm | 润滑油槽宽度 |
| 安装参数 | ||
| da min | 49 mm | 轴肩最小直径 |
| Da max | 81 mm | 壳肩最大直径 |
| ra max | 1.5 mm | 最大凹槽半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 200 °C | 最高工作温度 |
| 系数 | ||
| e | 0.36 | 与 X-Y 适配的 Fa/Fr 限值 |
| Y1 | 1.86 | 动态轴向载荷系数 |
| Y2 | 2.77 | 动态轴向载荷系数 |
| Y | 1.82 | 静态轴向载荷系数 |
