FAG S694-2Z-HLC轴承尺寸、参数、图纸、互换、价格

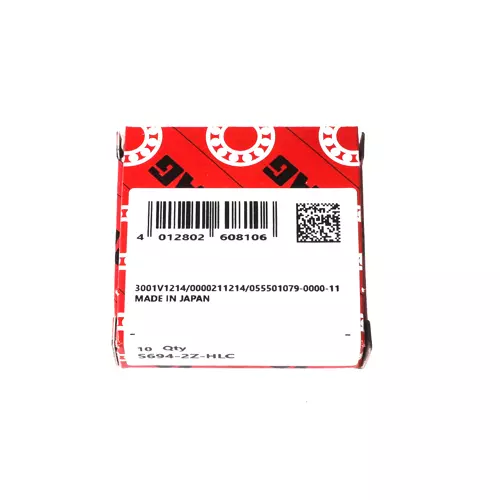

FAG S694-2Z-HLC轴承
更新日期：2025-01-18 11:47:22
市场价：￥38.89元
销售价：电话咨询
库存：221套
FAG S694-2Z-HLC轴承属于单列深沟球轴承 69..-2Z 系列，耐腐蚀材质，带防尘盖，带钢板保持架。
前缀列表：【S：不锈钢轴承】。后缀列表：【-2Z：两侧带金属防尘盖】【-HLC：产地：日本】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
S
6
9
4
-
2
Z
-
H
L
C
S：不锈钢轴承
6：深沟球轴承
9：尺寸系列：19系列
4：内径：4 mm
-2Z：两侧带金属防尘盖
-HLC：产地：日本
S：
不锈钢轴承
6：
深沟球轴承
9：
尺寸系列：19系列
4：
内径：4 mm
-2Z：
两侧带金属防尘盖
-HLC：
产地：日本
| 主要尺寸&性能数据 | ||
| d | 4 mm | 内径 |
| D | 11 mm | 外径 |
| B | 4 mm | 宽度 |
| Cr | 815 N | 径向额定动载荷 |
| C0r | 277 N | 径向额定静载荷 |
| Cur | 9.3 N | 径向疲劳极限载荷 |
| nG | 69,000 1/min | 极限转速 |
| 1.75 g | 重量 | |
| 尺寸参数 | ||
| rmin | 0.15 mm | 最小倒角尺寸 |
| D2 | 9.85 mm | 外圈口径 |
| d2 | 5.6 mm | 内圈口径 |
| 安装参数 | ||
| da min | 4.8 mm | 轴肩最小直径 |
| Da max | 10.2 mm | 壳肩最大直径 |
| ra max | 0.15 mm | 最大倒角半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 120 °C | 最高工作温度 |
| 系数 | ||
| f | 9.9 | 计算系数 |
