FAG 21313-E1-XL-C4轴承尺寸、参数、图纸、互换、价格

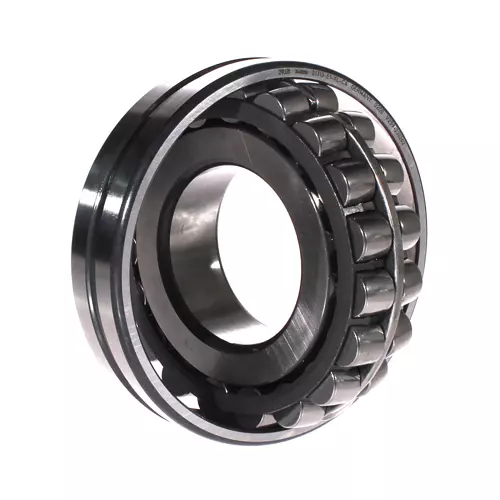

FAG 21313-E1-XL-C4轴承
更新日期：2025-02-21 14:57:31
市场价：￥1234.32元
销售价：电话咨询
库存：14套
FAG 21313-E1-XL-C4轴承属于调心滚子轴承 213..-E1 系列，主要尺寸符合 DIN 635-2 标准。
后缀列表：【-E1：加强型设计，不带中档圈，载荷提升】【-XL：X-life 长寿命轴承标记】【-C4：C4 游隙（大于 C3 游隙）】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
2
1
3
1
3
-
E
1
-
X
L
-
C
4
2：调心滚子轴承
1：宽度系列：1系列
3：直径系列：3系列
13：内径：65 mm
-E1：加强型设计，不带中档圈，载荷提升
-XL：X-life 长寿命轴承标记
-C4：C4 游隙（大于 C3 游隙）
2：
调心滚子轴承
1：
宽度系列：1系列
3：
直径系列：3系列
13：
内径：65 mm
-E1：
加强型设计，不带中档圈，载荷提升
-XL：
X-life 长寿命轴承标记
-C4：
C4 游隙（大于 C3 游隙）
| 主要尺寸&性能数据 | ||
| d | 65 mm | 内径 |
| D | 140 mm | 外径 |
| B | 33 mm | 宽度 |
| Cr | 250,000 N | 径向额定动载荷 |
| C0r | 270,000 N | 径向额定静载荷 |
| Cur | 34,500 N | 径向疲劳极限载荷 |
| nG | 6,200 1/min | 极限转速 |
| nϑr | 3,600 1/min | 参考转速 |
| 2.501 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 2.1 mm | 最小倒角尺寸 |
| D1 | 126.8 mm | 外圈内径 |
| d2 | 94.9 mm | 内圈滚道直径 |
| ds | 3.2 mm | 润滑孔直径 |
| ns | 6.5 mm | 润滑油槽宽度 |
| 安装参数 | ||
| da min | 77 mm | 轴肩最小直径 |
| Da max | 128 mm | 壳肩最大直径 |
| ra max | 2.1 mm | 最大凹槽半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 200 °C | 最高工作温度 |
| 系数 | ||
| e | 0.22 | 与 X-Y 适配的 Fa/Fr 限值 |
| Y1 | 3.14 | 动态轴向载荷系数 |
| Y2 | 4.67 | 动态轴向载荷系数 |
| Y | 3.07 | 静态轴向载荷系数 |
| 设计 | E1 | 不带中档圈 |
| 内孔型式 | Z | 圆柱孔 |
| 保持架 | JPA | 钣金保持架 |
| 径向游隙 | CN | CN 游隙 |
| 润滑方式 | 标准 |
| 其他型号 | 市场价 | 销售价 | 库存 |
| FAG 21313-E1-XL轴承 | ￥421.08元 | - | 15 |
| FAG 21313-E1-XL-C3轴承 | ￥475.6元 | - | 133 |
| FAG 21313E1-TVPB轴承 | ￥495.32元 | - | 76 |
| FAG 21313-E1-XL-TVPB轴承 | ￥520.84元 | - | 45 |
| FAG 21313-E1-C3轴承 | ￥580元 | - | 5 |
