NTN TS2-6912L1CC3P5轴承尺寸、参数、图纸、互换、价格

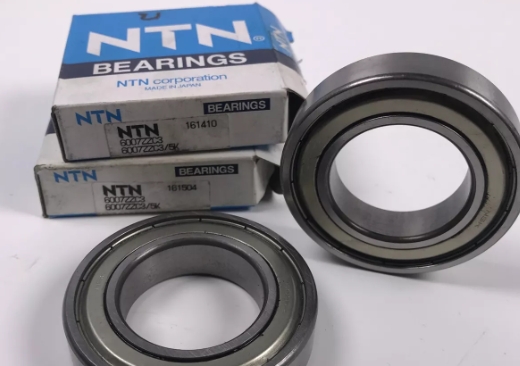

NTN TS2-6912L1CC3P5轴承
添加日期：2024-07-12 15:12:32
市场价：￥1320.64元
销售价：电话咨询
库存：10套
基本尺寸，内径：60mm，外径：85mm，厚度：13mm。
前缀列表：【NTN ：轴承品牌：NTN】【TS2-：中高温轴承，最高160 °C】。后缀列表：【L1C：机加工黄铜保持架，非标准导向】【C3：C3 游隙（大于 CN 游隙）】【P5：ISO 5级精度】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
N
T
N
T
S
2
-
6
9
1
2
L
1
C
C
3
P
5
NTN ：轴承品牌：NTN
TS2-：中高温轴承，最高160 °C
6：深沟球轴承
9：尺寸系列：09系列
12：内径：60 mm
L1C：机加工黄铜保持架，非标准导向
C3：C3 游隙（大于 CN 游隙）
P5：ISO 5级精度
NTN ：
轴承品牌：NTN
TS2-：
中高温轴承，最高160 °C
6：
深沟球轴承
9：
尺寸系列：09系列
12：
内径：60 mm
L1C：
机加工黄铜保持架，非标准导向
C3：
C3 游隙（大于 CN 游隙）
P5：
ISO 5级精度
| 外形尺寸 (mm) | |
| 轴承内径 d | 60 |
| 轴承外径 D | 85 |
| 轴承厚度 B | 13 |
| 倒角半径 r.min | 1 |
| 倒角半径 r.NS.min | 0.5 |
| 桥台和倒角尺寸 (mm) | |
| 内圈挡肩 da.min | 65 |
| 内圈挡肩 da.max | 66.5 |
| 外圈挡肩 Da.max | 80 |
| 参考止动环挡肩 Dx.min | 91 |
| 止动槽挡肩 Cy.max | 2.9 |
| 止动槽挡肩 Cz.max | 1.2 |
| 倒角半径 r.as.max | 1 |
| 倒角半径 r.Nas.max | 0.5 |
| 止动槽、止动环尺寸 (mm) | |
| 槽底内径 D1.max | 82.9 |
| 止动槽边距 a.max | 2.1 |
| 止动槽直径 b.min | 1.3 |
| 槽底倒角半径 r0.max | 0.4 |
| 止动环外径 D2.max | 89.4 |
| 止动环厚度 f.max | 1.12 |
| 额定载荷（kN） | |
| 额定动载荷 Cr | 16.4 |
| 额定静载荷 Cor | 14.3 |
| 额定载荷（kgf） | |
| 额定动载荷 Cr | 1670 |
| 额定静载荷 Cor | 1450 |
| 极限转速（r/min） | |
| 脂润滑（开式/ZZ/LLB） | 7600 |
| 油润滑（开式/Z/LB） | 8900 |
| 油润滑（LLH） | - |
| 油润滑（LLU） | 4300 |
| 其他参数 | |
| 系数 fo | 16.4 |
| 参考重量 | 0.193 kg |
