SKF BTW120CM/UPVR521轴承尺寸、参数、图纸、互换、价格

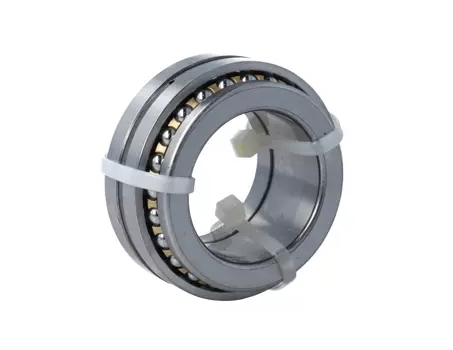

SKF BTW120CM/UPVR521轴承
添加日期：2024-06-17 12:21:34
市场价：￥6678元
销售价：电话咨询
库存：1套
基本尺寸，内径：120mm，外径：180mm，厚度：72mm。
前缀列表：【SKF ：轴承品牌：SKF】【BTW：双向推力角接触球轴承】。后缀列表：【C：接触角 60°】【M：滚动体引导，机加工黄铜保持架】【/：分隔符】【UP：超精密精度等级，尺寸精度ISO 4级，旋转精度高于ISO 2级（超高精度）】【VR521：精确的外径，比标准更小的间隙】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
S
K
F
B
T
W
1
2
0
C
M
/
U
P
V
R
5
2
1
SKF ：轴承品牌：SKF
BTW：双向推力角接触球轴承
120：内径：120 mm
C：接触角 60°
M：滚动体引导，机加工黄铜保持架
/：分隔符
UP：超精密精度等级，尺寸精度ISO 4级，旋转精度高于ISO 2级（超高精度）
VR521：精确的外径，比标准更小的间隙
SKF ：
轴承品牌：SKF
BTW：
双向推力角接触球轴承
120：
内径：120 mm
C：
接触角 60°
M：
滚动体引导，机加工黄铜保持架
/：
分隔符
UP：
超精密精度等级，尺寸精度ISO 4级，旋转精度高于ISO 2级（超高精度）
VR521：
精确的外径，比标准更小的间隙
| 外形尺寸 (mm) | |
| 轴承内径 d | 120 |
| 轴承外径 D | 180 |
| 轴承厚度 H | 72 |
| 倒角半径 r1,2.min | 2 |
| 倒角半径 r3,4.min | 1 |
| 主要尺寸 (mm) | |
| 轴承内径 d | 120 |
| 内圈外径 d1 | 155 |
| 外圈厚度 C ≈ | 36 |
| 外圈内径 D1 | 153.1 |
| 倒角半径 r1,2.min | 2 |
| 倒角半径 r3,4.min | 1 |
| dn | - |
| 挡肩和倒角尺寸 (mm) | |
| 内圈挡肩 da.min | 142 |
| 外圈挡肩 Da.min | 169.8 |
| 外圈挡肩 Da.max | 171 |
| 倒角半径 ra.max | 2 |
| 倒角半径 rb.max | 1 |
| 额定载荷（kN） | |
| 额定动载荷 C | 85.2 |
| 额定静载荷 Co | 280 |
| 疲劳极限载荷 Pu | 10.8 |
| 极限转速（r/min） | |
| 脂润滑 | 4000 |
| 油润滑 | 4800 |
| 其他参数 | |
| 参考重量 | 5.05 kg |
| 润滑脂填充量 Gref | 28 立方厘米 |
