NTN 2TS2-5S-7209CL1U90轴承尺寸、参数、图纸、互换、价格

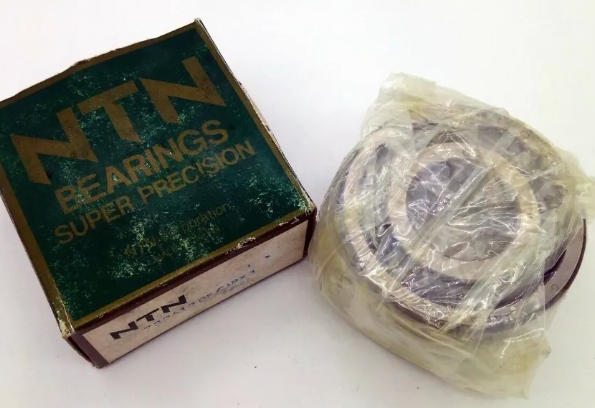

NTN 2TS2-5S-7209CL1U90轴承
添加日期：2024-06-05 20:12:31
市场价：￥558.37元
销售价：电话咨询
库存：12套
基本尺寸，内径：45mm，外径：85mm，厚度：19mm。
前缀列表：【NTN ：轴承品牌：NTN】【2TS2-：中高温轴承，最高 160°C】【5S-：陶瓷球轴承】。后缀列表：【C：接触角 15°】【L1：机加工黄铜保持架】【U90：特殊规格】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
N
T
N
2
T
S
2
-
5
S
-
7
2
0
9
C
L
1
U
9
0
NTN ：轴承品牌：NTN
2TS2-：中高温轴承，最高 160°C
5S-：陶瓷球轴承
7：角接触球轴承
2：尺寸系列：02系列
09：公称内径：45 mm
C：接触角 15°
L1：机加工黄铜保持架
U90：特殊规格
NTN ：
轴承品牌：NTN
2TS2-：
中高温轴承，最高 160°C
5S-：
陶瓷球轴承
7：
角接触球轴承
2：
尺寸系列：02系列
09：
公称内径：45 mm
C：
接触角 15°
L1：
机加工黄铜保持架
U90：
特殊规格
| 外形尺寸 (mm) | |
| 轴承内径 d | 45 |
| 轴承外径 D | 85 |
| 轴承厚度 B | 19 |
| 双轴承厚度 2B | 38 |
| 倒角半径 rs.min | 1.1 |
| 倒角半径 r1s.min | 0.6 |
| 安装相关尺寸 (mm) | |
| 内圈外径 da.min | 52 |
| 内圈外径 db.min | 49.5 |
| 外圈内径 Da.max | 78 |
| 外圈内径 Db.max | 80.5 |
| 倒角半径 ras.max | 1 |
| 倒角半径 r1as.max | 0.6 |
| 基本额定载荷 - 单列（kN） | |
| 额定动载荷 Cr | 39.5 |
| 额定静载荷 Cor | 28.7 |
| 基本额定载荷 - 单列（kgf） | |
| 额定动载荷 Cr | 4050 |
| 额定静载荷 Cor | 2930 |
| 基本额定载荷 - 双列（kN） | |
| 额定动载荷 Cr | 64.5 |
| 额定静载荷 Cor | 57.5 |
| 基本额定载荷 - 双列（kgf） | |
| 额定动载荷 Cr | 6550 |
| 额定静载荷 Cor | 5850 |
| 极限转速 - 单列（r/min） | |
| 脂润滑 | 8700 |
| 油润滑 | 12000 |
| 极限转速 - 双列（r/min） | |
| 脂润滑 | 6900 |
| 油润滑 | 9200 |
| 其他参数 | |
| 作用点位置 a | 28.5 |
| 单列参考重量 | 0.404 kg |
