NSK 7015A5TRQUMP3轴承尺寸、参数、图纸、互换、价格

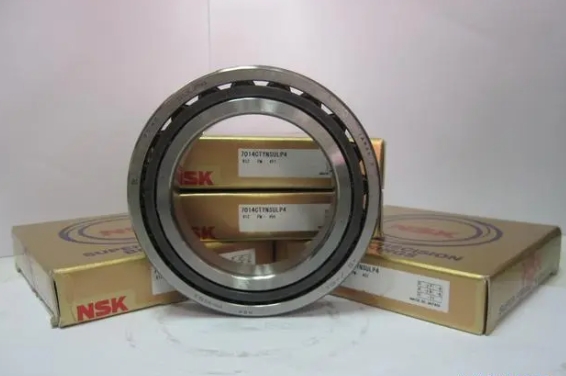

NSK 7015A5TRQUMP3轴承
添加日期：2024-06-03 11:42:50
市场价：￥8746.43元
销售价：电话咨询
库存：19套
基本尺寸，内径：75mm，外径：115mm，厚度：20mm。
前缀列表：【NSK ：轴承品牌：NSK】。后缀列表：【A5：接触角 25°】【TR：外圈引导酚醛树脂保持架，连续使用极限温度 120 ℃】【QU：四列万能配对】【M：中等预紧】【P3：特殊精度等级，尺寸精度ISO 4级，旋转精度ISO 2级】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
N
S
K
7
0
1
5
A
5
T
R
Q
U
M
P
3
NSK ：轴承品牌：NSK
7：角接触球轴承
0：尺寸系列：10系列
15：公称内径：75 mm
A5：接触角 25°
TR：外圈引导酚醛树脂保持架，连续使用极限温度 120 ℃
QU：四列万能配对
M：中等预紧
P3：特殊精度等级，尺寸精度ISO 4级，旋转精度ISO 2级
NSK ：
轴承品牌：NSK
7：
角接触球轴承
0：
尺寸系列：10系列
15：
公称内径：75 mm
A5：
接触角 25°
TR：
外圈引导酚醛树脂保持架，连续使用极限温度 120 ℃
QU：
四列万能配对
M：
中等预紧
P3：
特殊精度等级，尺寸精度ISO 4级，旋转精度ISO 2级
| 外形尺寸 (mm) | |
| 轴承内径 d | 75 |
| 轴承外径 D | 115 |
| 轴承厚度 B | 20 |
| 倒角半径 r.min | 1.1 |
| 倒角半径 r1.min | 0.6 |
| 作用点位置 a | 32.1 |
| 安装相关尺寸 (mm) | |
| 内圈外径 da.max | 82 |
| 外圈内径 Da.max | 108 |
| 外圈内径 Db.max | 110 |
| 倒角半径 ra.max | 1 |
| 倒角半径 rb.max | 0.6 |
| 基本额定载荷（kN） | |
| 额定动载荷 C | 47.5 |
| 额定静载荷 Cor | 43.5 |
| 极限轴向载荷 | 33.5 |
| 超轻预紧 | |
| 预紧力（DB、DF组合） | 263 N |
| 轴向刚度（DB、DF组合） | 179 N/μm |
| 测量轴向游隙 | -6 μm |
| 轻型预紧 | |
| 预紧力（DB、DF组合） | 519 N |
| 轴向刚度（DB、DF组合） | 230 N/μm |
| 测量轴向游隙 | -11 μm |
| 中等预紧 | |
| 预紧力（DB、DF组合） | 1204 N |
| 轴向刚度（DB、DF组合） | 316 N/μm |
| 测量轴向游隙 | -21 μm |
| 重压预紧 | |
| 预紧力（DB、DF组合） | 2399 N |
| 轴向刚度（DB、DF组合） | 418 N/μm |
| 测量轴向游隙 | -34 μm |
| 极限转速（r/min） | |
| 脂润滑 | 10600 |
| 油润滑 | 15800 |
| 其他参数 | |
| 接触角 | 25 ° |
| 系数 fo | - |
| 参考重量 | 0.652 kg |
